Описание товара

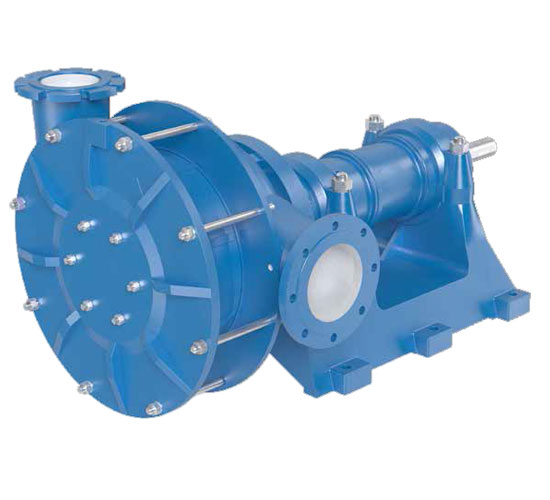

Насосы серии OŁ-А предназначены для перекачки жидкостей, содержащих значительные количества твёрдых частиц

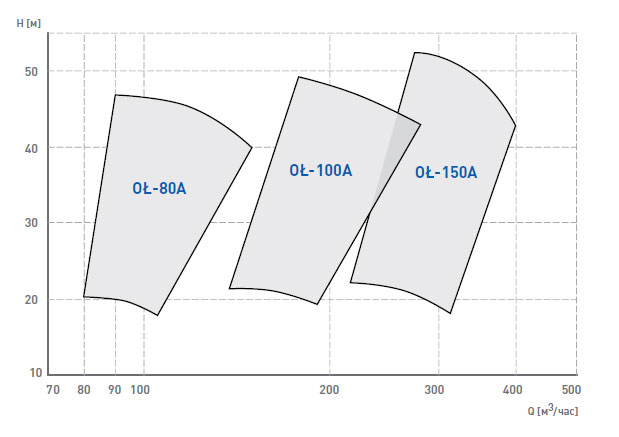

Q (расход) — 80 - 400 м3/ч
H (напор) — 18 - 53 м
T (темп-ра жидкости) — до +50 °C
Применение
Насосы серии OŁ-A предназначены для перекачки взвесей, содержащих высокие концентрации твёрдых ча- стиц, таких как песок, гравий, камни, уголь, шлак, руда, глина, известь и т.п..
Типовое применение:
- горнодобывающая промышленность – на предприятиях по переработке угля или руды,
- шахты по добыче минерального сырья – для гидротранспортировки песка, гравия и камней,
- энергетика – для гидравлического удаления шлака и золы,
- цементные предприятия – для перекачки песка и прочего сырья,
- сахарные заводы – для перекачки промышленных отходов
Конструкция
Стационарные одноступенчатые центробежные горизонтальные насосы с закрытыми рабочими колёсами. Всасывающий патрубок расположен горизонтально, тогда как нагнетательный патрубок направлен вертикально вверх. Наружный корпус насоса защищён снаружи сменными, устойчивыми к истиранию вкладышами. Осевая нагрузка уравновешена упорным подшипником качения. Подшипники смазываются масляной смазкой. Вал уплотнён в сальнике шнуровой набивкой с подачей воды с наружного кольца. Сальник находится на стороне всасывания. Весь вращающийся узел можно переместить в осевом направлении в целях регулировки уплотнительного зазора между рабочим колесом и передней стенкой.
Насосы могут приводиться в действие непосредственно через муфту или при помощи ремённой передачи.
Исполнение
Увлажняющиеся элементы выполнены из MTL-26 – высокохромированной литой стали, устойчивой к истиранию.

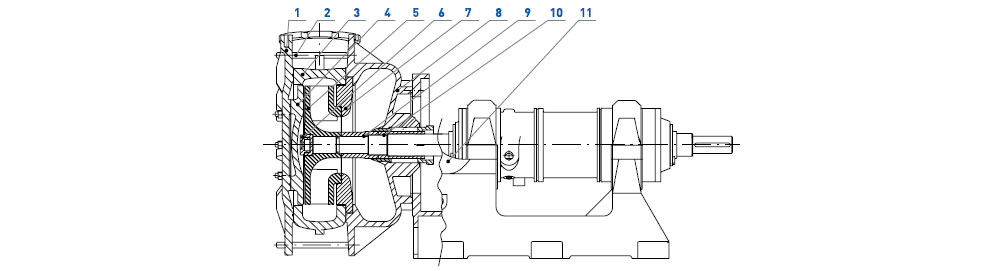

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Крышка | 7 | Вкладыш 2 |
2 | Стяжной болт | 8 | Корпус всасывающей камеры |
3 | Корпус нагнетательной камеры | 9 | Дистанционная втулка |
4 | Вкладыш 1 | 10 | Защитная втулка вала |
5 | Рабочее колесо | 11 | Кожух сальника |
6 | Шайба |

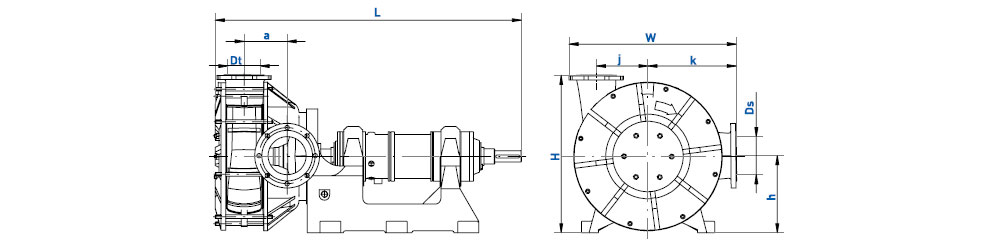

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры [мм] | Модель насоса | ||
---|---|---|---|
OŁ-80A | OŁ-100A | OŁ-150A | |
L |
1500 |
1542 |
1608 |
a |
184 |
210 |
230 |
W |
750 |
785 |
785 |
k |
400 |
435 |
435 |
j |
220 |
245 |
272 |
H |
720 |
780 |
825 |
h |
400 |
400 |
400 |
Ds |
80 |
150 |
200 |
Dt |
80 |
100 |
150 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|
OŁ-80A |
90 |
19 |
960 |
8,4 |
~ 713 |
OŁ-100A |
165 |
20,5 |
960 |
14 |
~ 848 |
OŁ-150A |
300 |
18 |
960 |
20,7 |
~ 979 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
