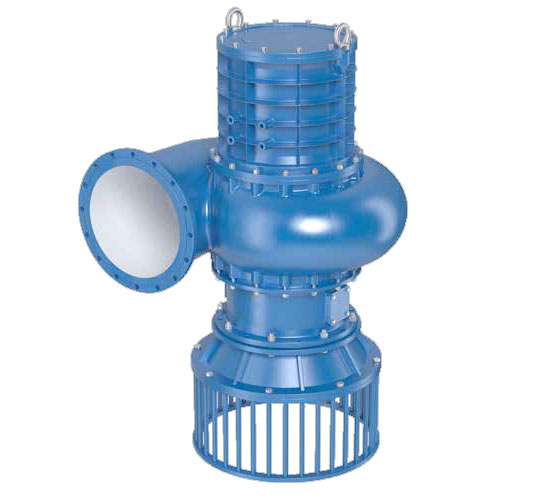

Описание товара
Насосы PZH предназначены для перекачки чистой, а также слегка загрязнённой механическими включениями воды
Q (расход) — 0 - 2150 м3/ч
H (напор) — 1 - 10 м
T (темп-ра жидкости) — до +30 °C
Применение
Насосы PZH сконструированы для перекачки шахтных и прочих промышленных вод, содержащих твёрдые включения максимальным размером 50 мм, причём плотность перекачиваемой жидкости не должна превышать 1100 кг/м3, а температура не может быть выше 30 °C.
Типовое применение:
- высокопроизводительные промежуточные насосные станции,
- как предварительные насосы в мелиорации, осушении, водоснабжении.
Максимальное погружение в жидкость: 2 метра от поверхности жидкости до ввода кабелей двигателя насоса.
Конструкция
Погружные центробежные одноступенчатые вертикальные насосы с геликоидным рабочим колесом, непосредственно укреплённым на валу электродвигателя. Фильтр всасывания, укреплённый на всасывающем патрубке, представляет собой основание насоса. Спиральный корпус нагнетательной камеры заканчивается фланцевым патрубком с внутренним диаметром 500 мм, направленным перпендикулярно к оси насоса. Для приведения насоса в действие применён трехфазный асинхронный двигатель со степенью защиты IP48 - с короткозамкнутым ротором, охлаждаемый перекачиваемой жидкостью, располагающийся под насосом.
Проушины для транспортировки насоса находятся на крышке двигателя.
Исполнение
Все элементы насосов серии PZH изготавливаются из чугуна, кроме фильтра всасывания, изготовленного из конструкционной стали.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента | ||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Двигатель | 7 | Всасывающий патрубок |
2 | Корпус нагнетательной камеры | 8 | Фильтр всасывания |
3 | Крышка | 9 | Вход |
4 | Рабочее колесо | 10 | Механическое уплотнение |
5 | Колпак рабочего колеса | 11 | Механическое уплотнение |
6 | Направляющий аппарат |

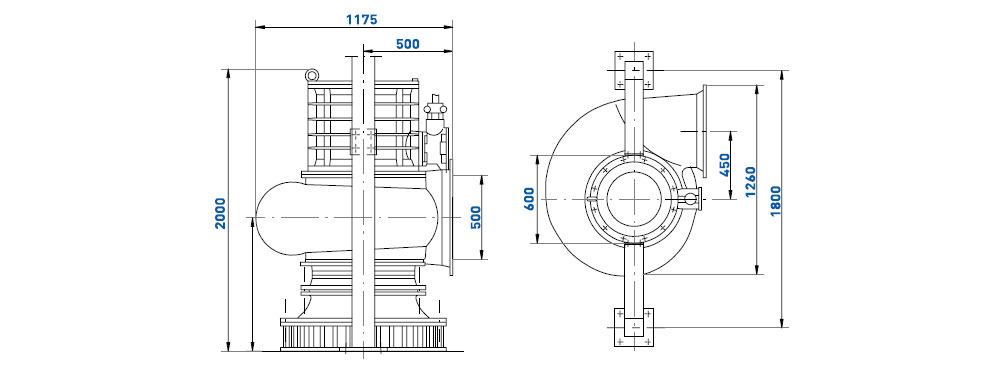

ГАБАРИТНЫЕ РАЗМЕРЫ

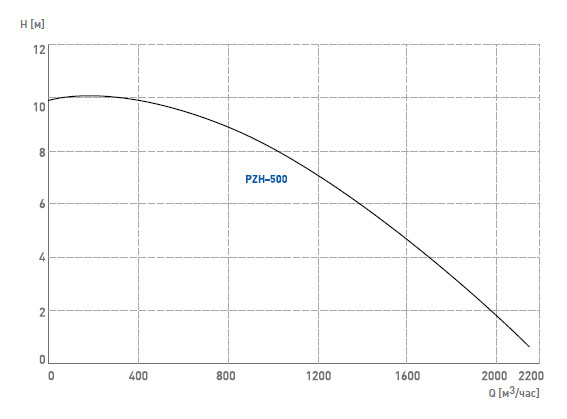

НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность двигателя Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|
PZH-500 |
1800 |
3 |
750 |
37 |
1503 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
