Описание товара

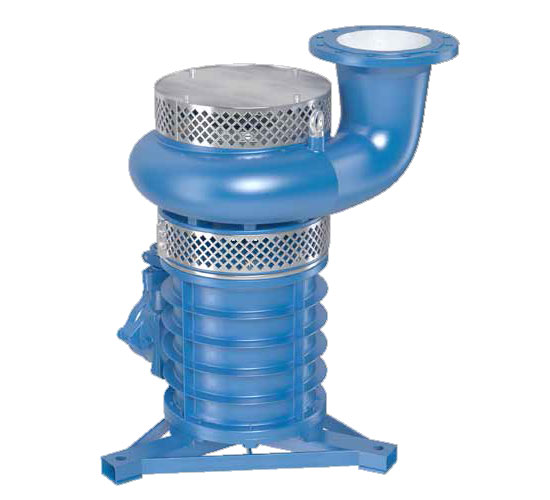

Насосы PZD предназначены для перекачки промышленных вод, содержащих твёрдые включения
Q (расход) — 275 - 680 м3/ч
H (напор) — 11 - 21 м
T (темп-ра жидкости) — до +30 °C
Применение
Насосы PZD предназначены для перекачки шахтных и прочих промышленных вод, содержащих твёрдые включения максимальным размером не более 14 мм, причём плотность перекачиваемой жидкости не должна превышать 1100 кг/м3, а температура не может быть выше 30 °C.
Типовое применение:
- подземные шахты – в качестве предварительных насосов,
- строительство,
- сельское хозяйство,
- коммунальное хозяйство.
Конструкция
Погружные центробежные одноступенчатые вертикальные насосы с закрытым рабочим колесом двустороннего входа, укреплённым непосредственно на валу электродвигателя. Корпус нагнетательной камеры соответствующей формы заканчивается направленным вертикально вверх фланцевым патрубком с внутренним диаметром 250 мм. Со стороны входа рабочее колесо закрыто двумя крышками всасывания. В связи с применением рабочего колеса двустороннего входа, насос оснащён двумя фильтрами всасывания, изготовленными из перфорированной листовой стали и расположенными по обе стороны корпуса нагнетательной камеры. Для приведения насоса в действие применён трехфазный асинхронный двигатель со степенью защиты IP68 - с короткозамкнутым ротором, охлаждаемый перекачиваемой жидкостью, располагающийся под насосом.
Насосы PZD могут устанавливаться на основаниях на дне резервуара или подвешиваться за проушины.
Исполнение
Насосы PZD выпускаются в двух версиях: с напряжением 400 В и 500 В в базовой версии.

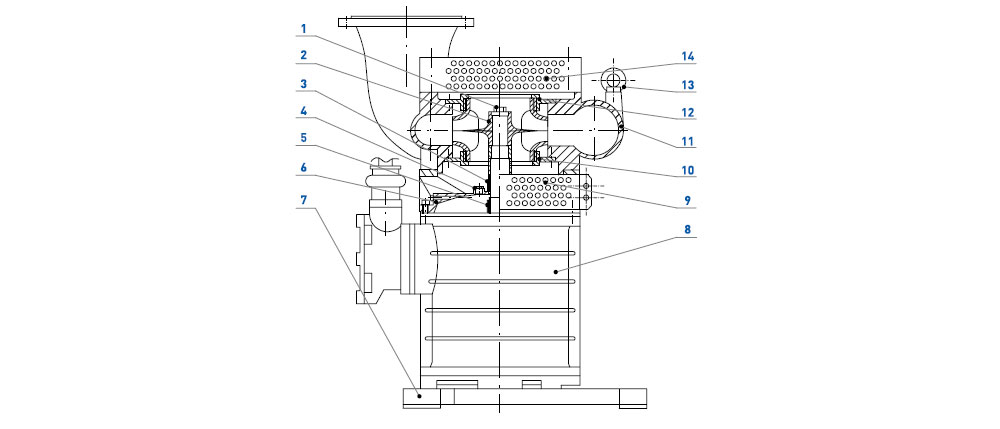

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Болт рабочего колеса | 8 | Двигатель |
2 | Рабочее колесо | 9 | Фильтр всасывания |
3 | Механическое уплотнение | 10 | Крышка всасывания |
4 | Пробка вливного отверстия со штыковым соединением | 11 | Корпус нагнетательной камеры |
5 | Механическое уплотнение | 12 | Крышка всасывания |
6 | Корпус всасывающей камеры | 13 | Проушина |
7 | Основание | 14 | Фильтр всасывания |

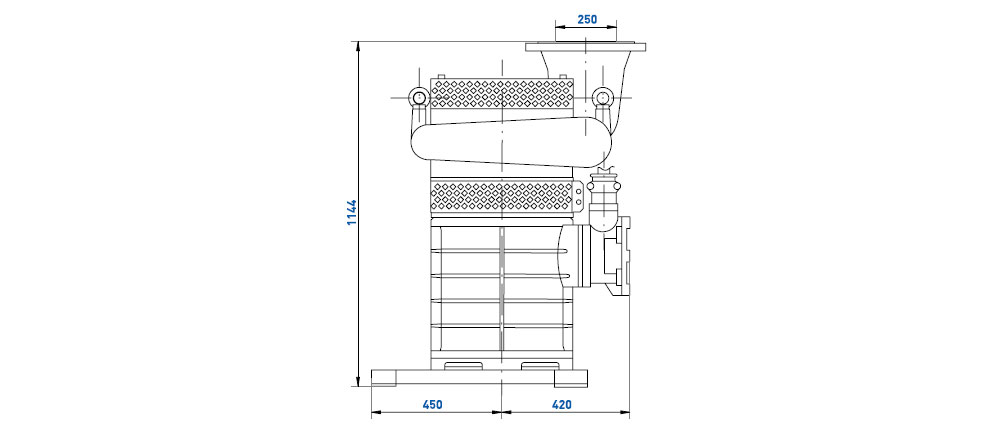

ГАБАРИТНЫЕ РАЗМЕРЫ

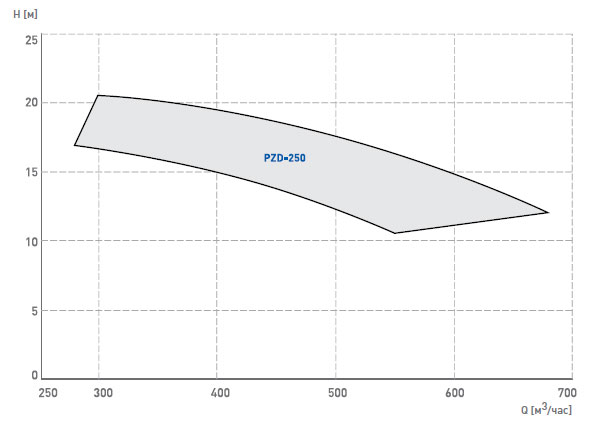

НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность двигателя Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|
PZD-250A |
500 |
17,5 |
1475 |
37 |
576 |
PZD-250 |
500 |
17,5 |
1475 |
37 |
576 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
