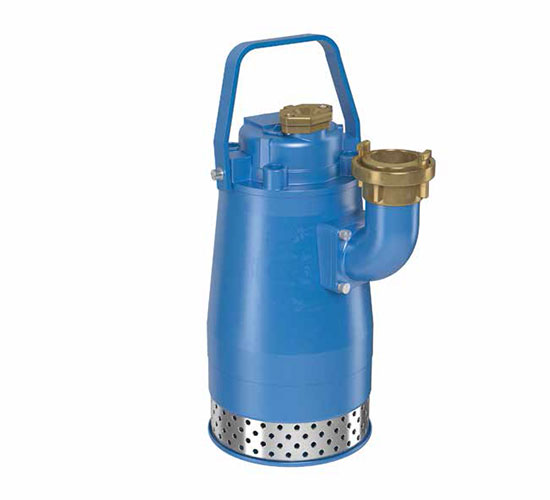

Насосы серии P-BA предназначены для перекачки шахтных и промышленных вод с небольшими механическими загрязнениями, или засоленных вод

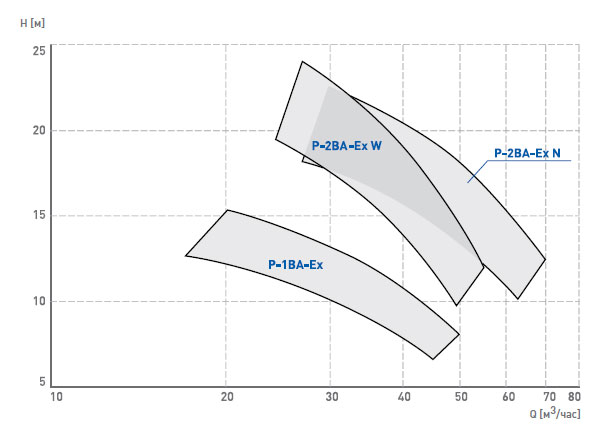

Q (расход) — 17 - 70 м3/ч
H (напор) — 6,5 - 24 м
T (темп-ра жидкости) — до +30 °C
Применение
В горнодобывающей и другой промышленности, строительстве, сельском и коммунальном хозяйстве, для осушения, перекачки и т.п.
Типовое применение:
- для местного осушения траншей и котлованов,
- в осушительных насосных установках.
Конструкция
Погружные одноступенчатые роторные насосы, с закрытыми рабочими колёсами, установленными непосредственно на валу электродвигателя. Со стороны входа рабочее колесо закрыто крышкой всасывания с латунным вкладышем. Основанием служит фильтр всасывания, изготовленный из перфорированной листовой стали. Вал двигателя герметизирован двойным механическим уплотнением в масляной камере.
Привод от электродвигателя, охлаждаемого перекачиваемой жидкостью, имеющего степень защиты IP68, что обеспечивает работу насосов на глубине 6 метров. Нагнетательный патрубок выполнен в виде конического или быстроразъёмного соединения, что позволяет подключать нагнетательный гибкий шланг. Насосы выпускаются с напряжением питания двигателя 500 В, 660 В, 1000 В, а также с переключаемым 500/1000 В.
Стандартная защита насосов состоит из термозащиты насоса и двигателя (биметаллические выключатели) и комплекса диодов для контроля непрерывности заземления.
В противовзрывном исполнении насосы допускаются к применению в пространствах, где имеется опасность взрыва метана или угольной пыли, как устройство группы I категории M2 согласно Директиве 94/9/ЕС (ATEX) - Ex d I Mb.
Исполнение
Cтандартная версия: рабочее колесо – износостойкая литая сталь; корпус насоса – алюминиевый сплав; кожух, вал, болты, гайки – нержавеющая сталь. В солестойкой версии все элементы изготавливаются из нержавеющей стали.

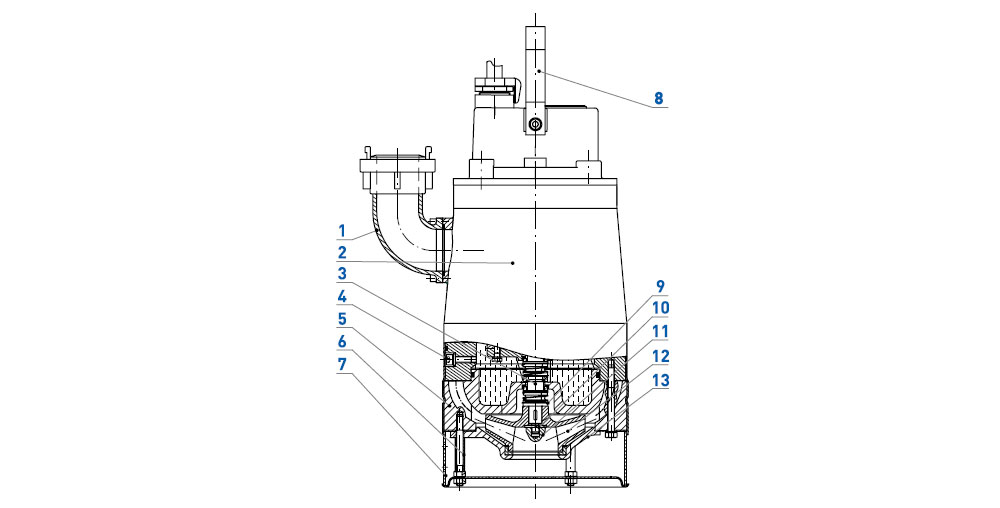

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Быстроразъёмный нагнетательный патрубок | 8 | Держатель |
2 | Двигатель | 9 | Механическое уплотнение |
3 | Вал | 10 | Пружинная шайба |
4 | Сливная пробка | 11 | Гайка рабочего колеса |
5 | Корпус нагнетательной камеры | 12 | Рабочее колесо |
6 | Стяжной болт | 13 | Крышка всасывания |
7 | Фильтр всасывания |

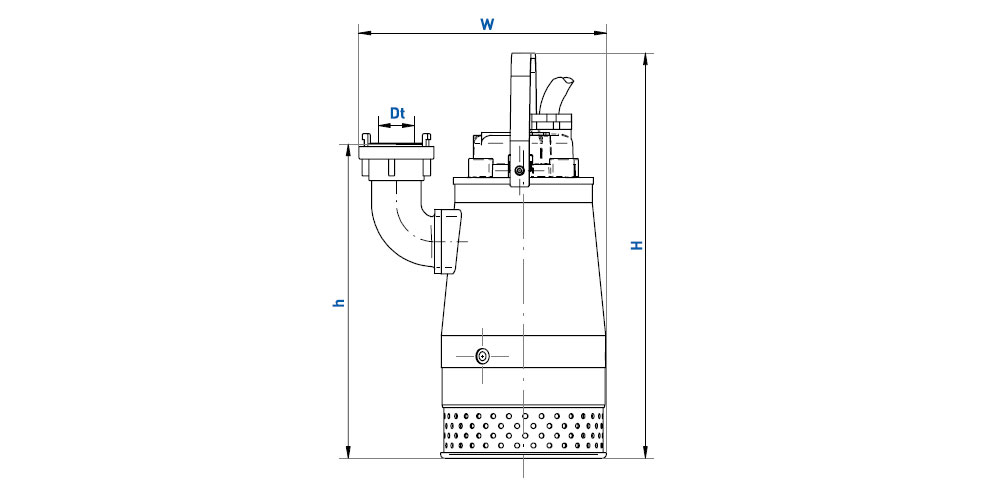

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры [мм] | Модель насоса | |
---|---|---|
P-1BA-Ex | P-2BA-Ex | |
W | 375 | 411 |
D | 258 | 290 |
H | 590 | 676 |
h | 490 | 515 |
Dt | 65 | 65 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|
P-1BA/I-Ex |
32 |
12,5 |
2840 |
2,2 |
62 |
P-1BA-Ex |
32 |
12,5 |
2840 |
2,2 |
62 |
P-1BA/D-Ex |
32 |
12,5 |
2840 |
2,2 |
62 |
P-1BA/E-Ex |
32 |
12,5 |
2840 |
2,2 |
62 |
P-1BA/EC-Ex |
32 |
12,5 |
2840 |
2,2 |
62 |
P-1BA/A |
32 |
12,5 |
2840 |
2,2 |
62 |
P-2BA-Ex |
36/42 |
21/18 |
2865 |
4 |
83 |
P-2BA/D-Ex |
36/42 |
21/18 |
2865 |
4 |
83 |
P-2BA/E-Ex |
36/42 |
21/18 |
2865 |
4 |
83 |
P-2BA/EC-Ex |
36/42 |
21/18 |
2865 |
4 |
83 |
P-2BA/A |
36/42 |
21/18 |
2865 |
4 |
83 |
Версия W – насос с рабочим колесом высокого давления
Версия N - насос с рабочим колесом низкого давления
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
