Описание товара

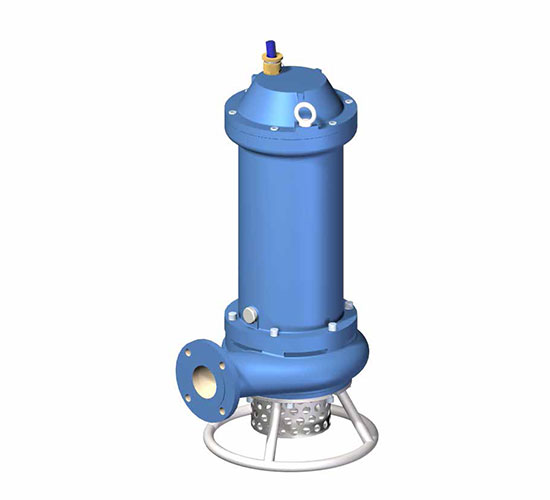

Насосы серии NZ предназначены для перекачки шахтных и промышленных вод с механическими загрязнениями, или засоленных вод

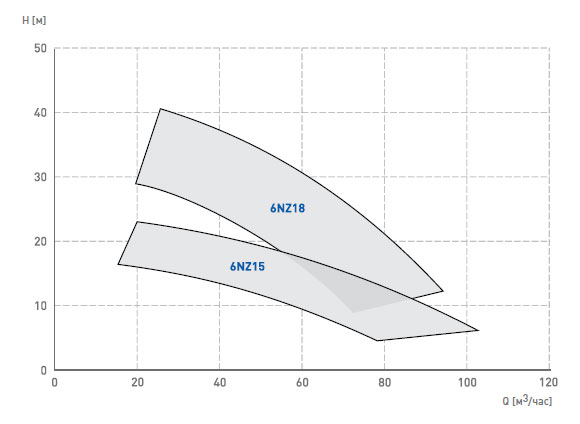

Q (расход) — 18 -190 м3/ч
H (напор) — 6-52 м
T (темп-ра жидкости) — до +40 °C
Применение
Погружные насосы NZ предназначены для перекачки смесей воды с твёрдыми частицами, не превышающими 15 мм для насоса 6NZ15 и 10 мм - для насоса 6NZ18, плотность жидкостей не может быть более 1200 кг/м3.
Типовое применение:
- для местного осушения в энергетике, в шахтах по добыче угля, руд и минерального сырья.
Конструкция
Погружные вертикальные одноступенчатые роторные насосы. Рабочие колёса установлены непосредственно на валу погружного электродвигателя. Двигатель расположен на насосе. Гидравлическая часть находится под двигателем и отделена от вала механическим уплотнением с масляной камерой. Вход в насос расположен на оси внизу насоса, а нагнетательный патрубок направлен вбок, перпендикулярно оси насоса.
Приводные двигатели имеют защиту IP 68 от проникновения внешних факторов и приспособлены для работы на глубине до 6 метров. В нижней части насоса находится специальная подставка, которая позволяет установить насос на дне резервуара. Узлы насоса защищены при помощи системы электрической защиты от перегрузки, работы всухую, а также снабжены датчиками температуры подшипников.
Насосы выпускаются с двигателями, имеющими напряжение питания 400 В, 500 В и с переключением 500 В/1000 В.
Насосы соответствуют Директиве ATEX и сертифицированы для работы во взрывоопасных зонах – I M2c Ex dl. Mb.
Исполнение
Cтандартная версия: рабочее колесо – износостойкая литая сталь; корпус насоса – алюминиевый сплав; вал, болты, гайки – нержавеющая сталь. В солестойкой версии все элементы изготавливаются из углеродистой нержавеющей стали.

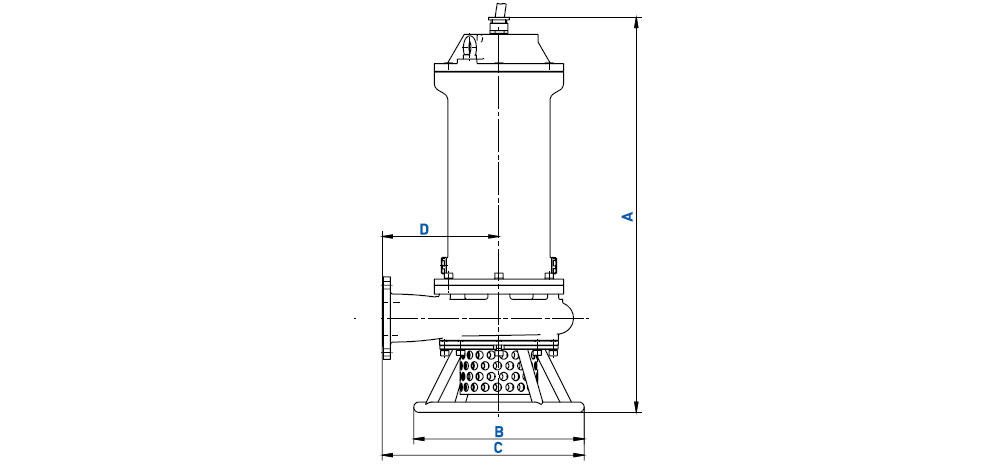

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
| № | Наименование элемента | № | Наименование элемента |
|---|---|---|---|
| 1 | Питающий трубопровод | 7 | Рабочее колесо |
| 2 | Держатель | 8 | Гайка рабочего колеса |
| 3 | Двигатель | 9 | Корпус нагнетательной камеры |
| 4 | Вал | 10 | Крышка всасывания |
| 5 | Механическое уплотнение | 11 | Основание |
| 6 | Корпус сальника |
