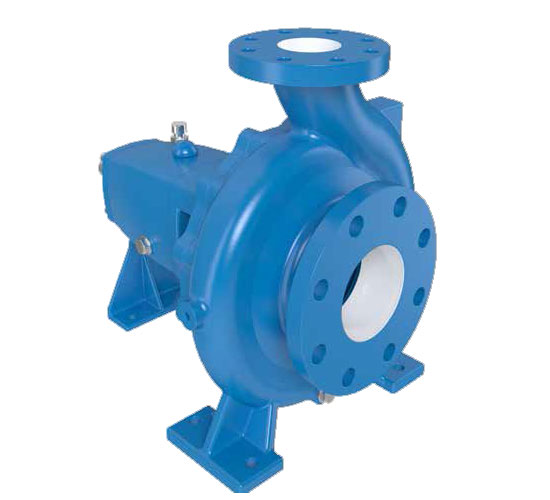

Описание товара
Насосы серии A предназначены для перекачки чистой и слегка загрязнённой воды

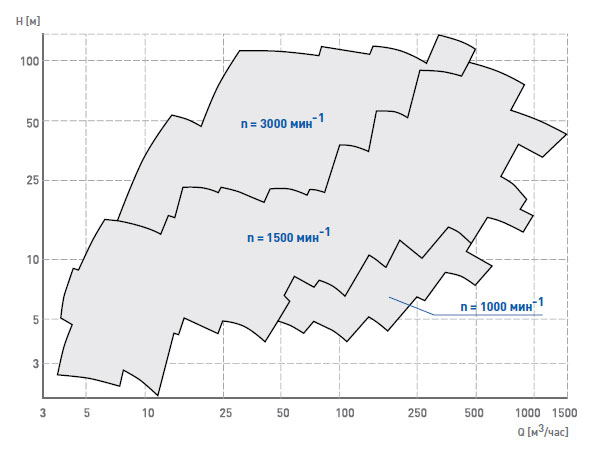

Q (расход) — 4 - 1500 м3/ч
H (напор) — 3 - 130 м
T (темп-ра жидкости) — до +150 °C
Применение
Насосы серии A – это универсальные насосы общего применения, предназначенные для перекачки различных жидкостей, таких как чистая холодная вода, горячая вода, загрязнённая вода и некоторые химические продукты. Они находят своё применение во многих отраслях промышленности, в частности, в водоснабжении, энергетике, в металлургии. Они могут применяться и в шахтах, так же, как насосы OS.
Конструкция
Одноступенчатые горизонтальные насосы с осевым входом с собственными подшипниками, с закрытыми рабочими колёсами и спиральными корпусами. Насосы снабжены дистанционными муфтами, что позволяет демонтировать их без необходимости отключения от трубопровода после снятия муфты. Могут применяться механические уплотнения различных типов, в зависимости от перекачиваемой жидкости. Подшипники качения с масляной смазкой.
Исполнение
Насосы серии A изготавливаются из различных материалов, в том числе из чугуна, литой углеродистой стали и литой легированной стали. Конструкционные материалы подбираются индивидуально для каждой версии изделия, в зависимости от вида перекачиваемой жидкости.

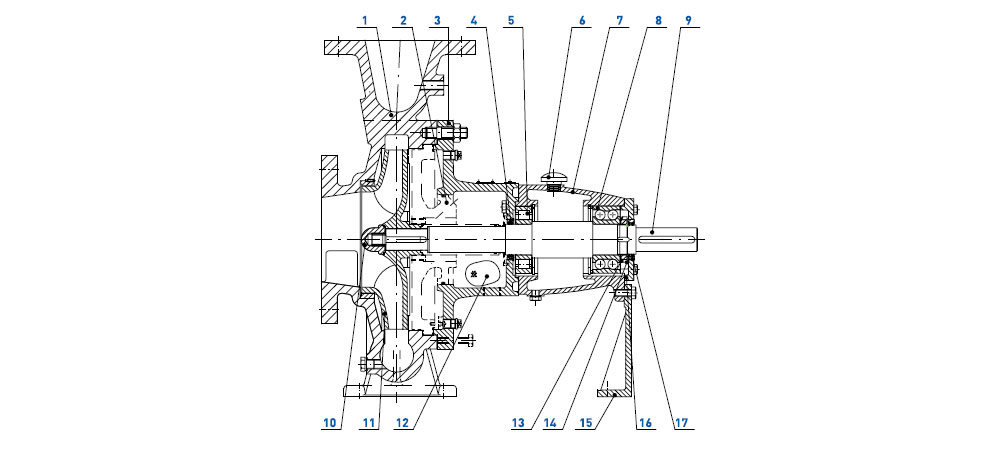

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Корпус | 10 | Гайка рабочего колеса |
2 | Сальник | 11 | Рабочее колесо |
3 | Соединение корпуса подшипников | 12 | Кожух сальника |
4 | Лабиринтное уплотнение | 13 | Зубчатая шайба |
5 | Подшипник | 14 | Гайка рабочего колеса |
6 | Вентиляционная пробка | 15 | Кронштейн |
7 | Корпус подшипника | 16 | Крышка подшипника |
8 | Подшипник | 17 | Лабиринтное уплотнение |
9 | Вал |

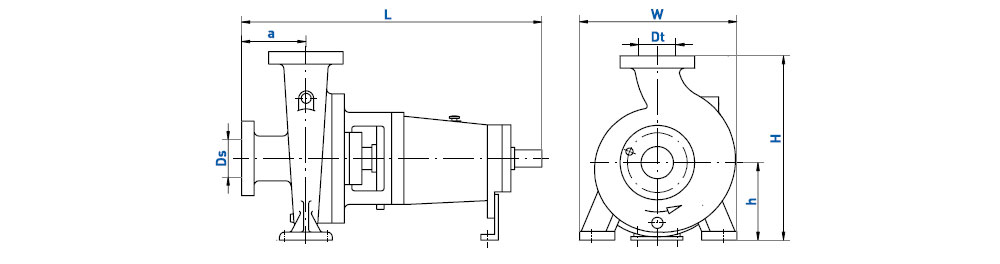

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса | Размеры [мм] | |||||||
---|---|---|---|---|---|---|---|---|
L | a | W | H | h | Ds | Dt | ||
3A13 |
465 |
80 |
190 |
252 |
112 |
50 |
32 |
|
3A16 |
465 |
80 |
240 |
292 |
132 |
50 |
32 |
|
3A20 |
465 |
80 |
240 |
340 |
160 |
50 |
32 |
|
5A13 |
465 |
80 |
210 |
252 |
112 |
65 |
50 |
|
5A16 |
465 |
80 |
240 |
292 |
132 |
65 |
50 |
|
5A20A |
485 |
100 |
265 |
360 |
160 |
80 |
50 |
|
5A25 |
625 |
125 |
320 |
405 |
180 |
80 |
50 |
|
6A16 |
485 |
100 |
265 |
340 |
160 |
80 |
65 |
|
6A20 |
600 |
100 |
320 |
405 |
180 |
100 |
65 |
|
6A25A |
625 |
125 |
360 |
450 |
200 |
100 |
65 |
|
8A16 |
600 |
100 |
280 |
360 |
160 |
100 |
80 |
|
8A20 |
625 |
125 |
345 |
430 |
180 |
125 |
80 |
|
8A25A |
625 |
125 |
400 |
505 |
225 |
125 |
80 |
|
10A20 |
625 |
125 |
360 |
480 |
200 |
125 |
100 |
|
10A25A |
670 |
140 |
400 |
505 |
225 |
125 |
100 |
|
12A25 |
670 |
140 |
400 |
605 |
250 |
150 |
125 |
|
12A32A |
670 |
140 |
500 |
635 |
280 |
150 |
125 |
|
15A25 |
690 |
160 |
500 |
655 |
280 |
200 |
150 |
|
15A32A |
830 |
160 |
550 |
715 |
315 |
200 |
150 |
|
15A40 |
830 |
160 |
550 |
765 |
315 |
200 |
150 |
|
20A25 |
850 |
180 |
550 |
780 |
355 |
200 |
200 |
|
20A32 |
870 |
200 |
550 |
805 |
355 |
250 |
200 |
|
20A40 |
870 |
200 |
550 |
855 |
355 |
250 |
200 |
|
20A50A |
970 |
200 |
660 |
985 |
425 |
250 |
200 |
|
25A32 |
920 |
250 |
660 |
960 |
400 |
300 |
250 |
|
25A40 |
970 |
200 |
800 |
1025 |
425 |
300 |
250 |
|
25A50 |
970 |
200 |
800 |
1145 |
475 |
250 |
250 |
|
30A40 |
1020 |
250 |
800 |
1105 |
475 |
350 |
300 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Скорость вращения 1450 об/мин | Скорость вращения 2900 об/мин | Вес m [кг] |
||||
---|---|---|---|---|---|---|---|
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
||
3A13 |
6,3 |
5 |
0,75 |
12,5 |
20 |
3 |
47 |
3A16 |
8 |
1,5 |
12,5 |
32 |
5,5 |
45 |
|
3A20 |
12,5 |
3,0 |
12,5 |
50 |
7,5 |
55 |
|
5A13 |
12,5 |
5 |
2,2 |
25 |
20 |
7,5 |
49 |
5A16 |
8 |
3,0 |
25 |
32 |
15 |
56 |
|
5A20A |
25 |
12,5 |
5,5 |
50 |
50 |
22 |
66 |
5A25 |
20 |
11 |
50 |
80 |
45 |
96 |
|
6A16 |
8 |
4 |
50 |
32 |
18,5 |
72 |
|
6A20 |
50 |
12,5 |
7,5 |
100 |
50 |
45 |
81 |
6A25A |
20 |
15 |
100 |
80 |
75 |
114 |
|
8A16 |
8 |
4 |
100 |
32 |
30 |
80 |
|
8A20 |
80 |
12,5 |
11 |
160 |
50 |
55 |
103 |
8A25A |
20 |
18,5 |
160 |
80 |
90 |
130 |
|
10A20 |
125 |
12,5 |
15 |
250 |
50 |
90 |
100 |
10A25A |
20 |
30 |
80 |
132 |
148 |
||
12A25 |
200 |
20 |
37 |
400 |
80 |
200 |
152 |
12A32A |
32 |
55 |
128 |
250 |
175 |
||
15A25 |
315 |
20 |
45 |
- |
- |
- |
180 |
15A32A |
32 |
75 |
- |
- |
- |
292 |
|
15A40 |
50 |
90 |
- |
- |
- |
322 |
|
20A25 |
500 |
16 |
55 |
- |
- |
- |
256 |
20A32 |
32 |
110 |
- |
- |
- |
335 |
|
20A40 |
50 |
160 |
- |
- |
- |
380 |
|
20A50A |
80 |
250 |
- |
- |
- |
480 |
|
25A32 |
800 |
32 |
132 |
- |
- |
- |
350 |
25A40 |
50 |
250 |
- |
- |
- |
458 |
|
25A50 |
80 |
355 |
- |
- |
- |
524 |
|
30A40 |
1250 |
50 |
315 |
- |
- |
- |
560 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
