Описание товара

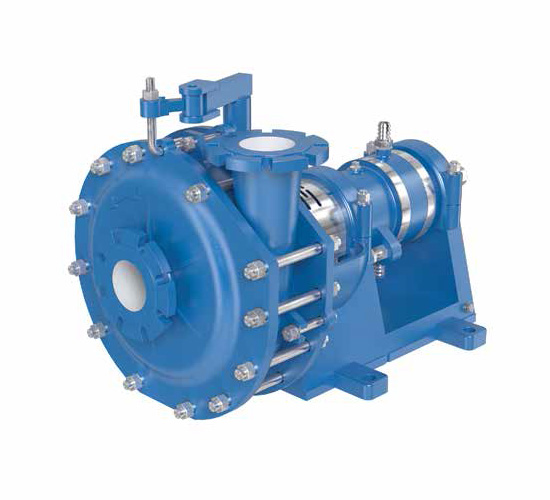

Насосы серии PH предназначены для перекачки смесей жидкостей с твёрдыми частицами, имеющими абразивные свойства

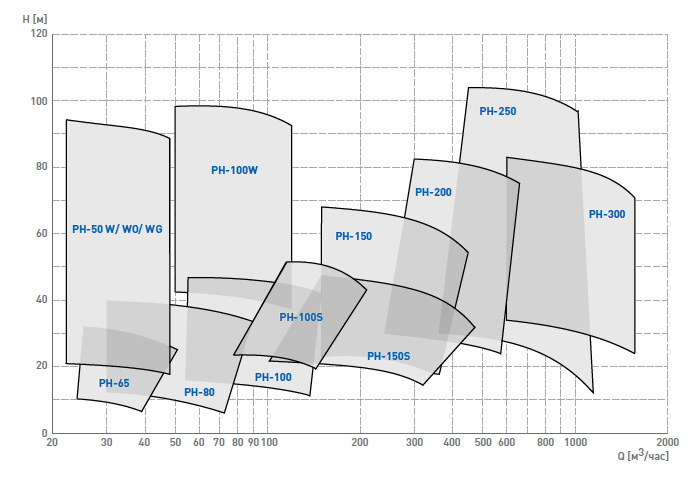

Q (расход) — 22 - 1560 м3/ч
H (напор) — 7 - 105 м
T (темп-ра жидкости) — до +50 °C
Применение
Насосы серии PH предназначены для перекачки жидкостей, содержащих значительные количества твёрдых частиц (шлама). Допустимая плотность перекачиваемой жидкости составляет 1700 кг/м3, но в индивидуальных случаях, в зависимости от вида флюида, допускается перекачка шламосодержащих жидкостей, имеющих более высокую плотность, с ограниченной скоростью вращения. Максимально допустимый размер твёрдых частиц возрастает вместе с размером насоса и достигает 100 мм.
Насосы серии PH находят своё применение в горнодобывающей промышленности, на перерабатывающих и горнообогатительных предприятиях, в системах подачи проппанта и гидротранспортировки отходов, а также в других случаях, где требуется перекачка смесей, содержащих значительные количества твёрдых примесей. Насосы версии PH-Ех адаптированы для работы во взрывоопасных пространствах подземных шахт, как устройства I группы категории M2.
Конструкция

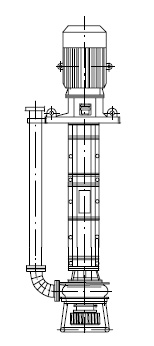

Вертикальная версия
Насосы серии PH – горизонтальные одноступенчатые насосы, центробежные, с конструкцией, приспособленной для перекачки смесей воды с твёрдыми абразивными включениями. Вход насоса находится на его оси, нагнетательный патрубок в базовой версии направлен вертикально верх, смещён вбок по отношению к оси насоса.
Насосы PH оснащены закрытыми рабочими колёсами с небольшим количеством утолщённых лопастей, что продлевает срок их эксплуатации и позволяет перекачивать твёрдые частицы большого размера. Рабочие колёса на переднем и заднем дисках оснащены разгрузочными лопатками, которые ограничивают проникновение твёрдых частиц в область уплотнения вала и в зазор уплотнения осевой шейки колеса. Этот зазор торцовый, а его ширину по мере износа можно регулировать без демонтажа насоса, перемещая весь вращающийся узел вместе с корпусом подшипников относительно статора насоса, для чего служат специальные регулировочные винты.
Насосы PH могут изготавливаться также в вертикальной версии.
Исполнение
В стандартном исполнении насоса PH для изготовления элементов проточной части насоса использована прочная литая легированная сталь. Чугун - для элементов несущей системы. Литая углеродистая сталь и чугун с добавкой меди – для остальных отливок.
Насосы серии PH доступны также в следующих специальных версиях:
- версия из литой стали, устойчивая к соляным растворам,
- версия для горячей воды,
- версия PH-Ex, предназначенная для взрывоопасных зон в подземных шахтах.

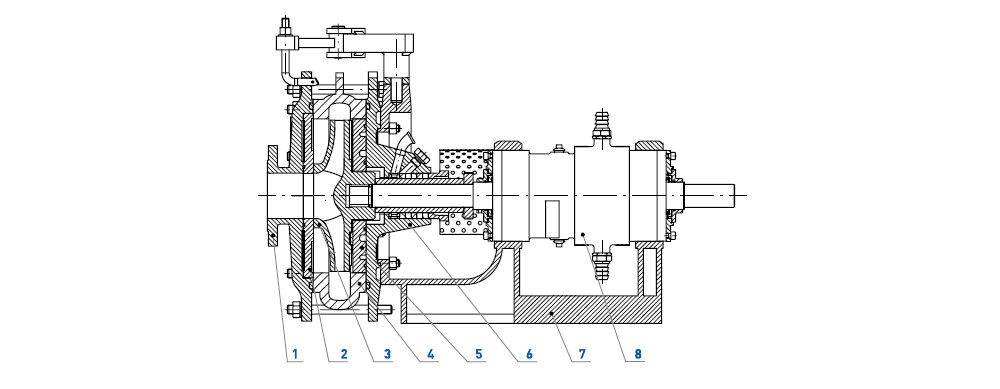

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Всасывающий патрубок | 5 | Задняя стенка |
2 | Передняя стенка | 6 | Корпус сальника |
3 | Рабочее колесо | 7 | Статор |
4 | Корпус | 8 | Подшипники |

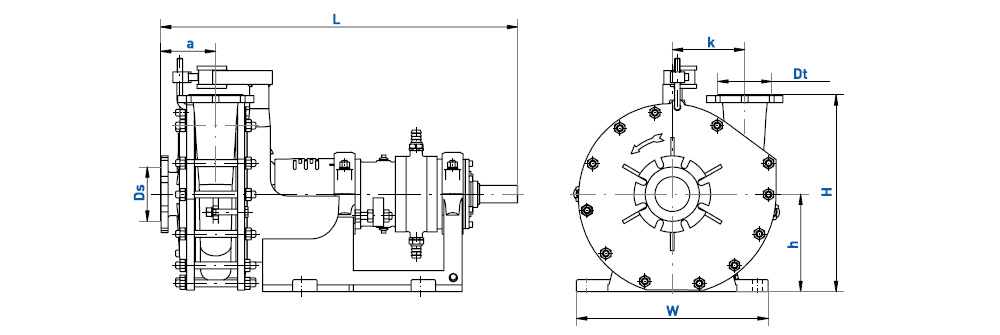

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры [мм] | Модель насоса | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
PH-50 W/ WO/ WG |
PH– 65/174 |
PH- 80/244 |
PH- 100/332 |
PH- 100W |
PH- 150/440 |
PH- 200/504 |
PH- 250/570 |
PH- 300/725 |
PH- 100S |
PH- 150S |
|
L |
826 |
630 |
843 |
1026 |
1237 |
1236 |
1467 |
1593 |
1817 |
1073 |
1273 |
a |
115 |
108 |
127 |
158 |
224 |
202 |
244 |
255 |
286 |
133 |
170 |
W |
420 |
320 |
420 |
560 |
590 |
590 |
690 |
690 |
910 |
602 |
642,5 |
k |
129 |
112,5 |
162 |
208 |
292 |
256 |
347 |
365 |
453 |
212 |
205 |
H |
445 |
340 |
445 |
565 |
715 |
735 |
975 |
1080 |
1200 |
610 |
735 |
h |
225 |
160 |
225 |
280 |
360 |
335 |
475 |
560 |
630 |
280 |
335 |
Ds |
50 |
70 |
80 |
100 |
150 |
200 |
200 |
250 |
300 |
100 |
150 |
Dt |
50 |
70 |
80 |
100 |
100 |
150 |
200 |
250 |
300 |
100 |
150 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|
PH-50 W/ WO/ WG |
40 |
74 |
2945 |
17 |
188 |
PH-65/174 |
50 |
25 |
2650 |
6,1 |
94 |
PH-80/244 |
80 |
25 |
1800 |
7,8 |
194 |
PH-100/332 |
125 |
40 |
1600 |
21 |
359 |
PH-100W |
100 |
95 |
1470 |
51 |
826 |
PH-150/440 |
315 |
63 |
1450 |
75 |
720 |
PH-200/504 |
500 |
80 |
1450 |
168 |
1230 |
PH-250/570 |
960 |
90 |
1450 |
308 |
1522 |
PH-300/725 |
1400 |
73 |
980 |
357 |
2646 |
PH-100S |
185 |
48 |
1450 |
53 |
330 |
PH-150S |
315 |
44 |
1450 |
80,5 |
609 |
