Описание товара

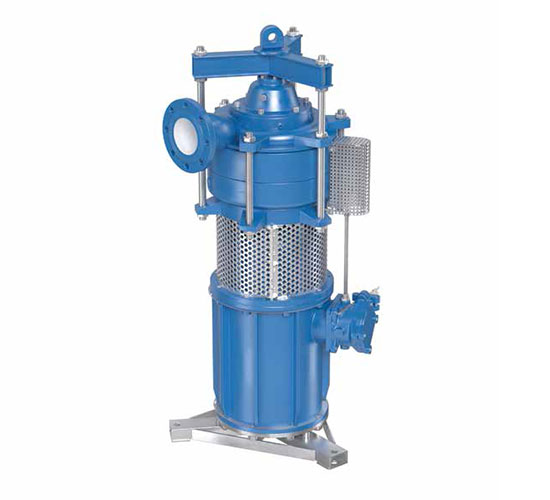

Насосы серии OSZ предназначены для перекачки жидкостей с механическими или химическими загрязнителями

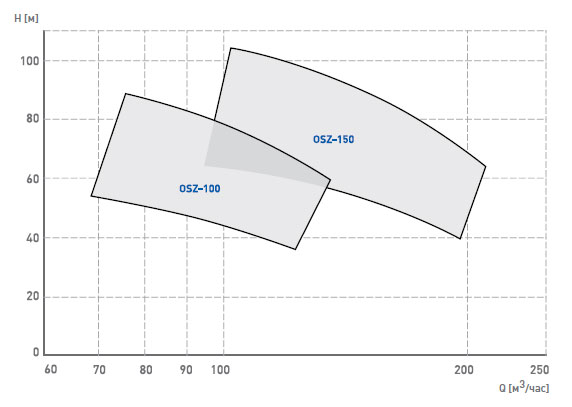

Q (расход) — 69 - 210 м3/ч
H (напор) — 36 - 104 м
T (темп-ра жидкости) — до +30 °C
Применение
Насосы серии OSZ обычно применяются для осушения карьеров и шахт. Они применяются также в любом другом случае, когда для перекачки загрязнённой воды необходимы погружные насосы средней производительности и высоты подъёма.
Конструкция
Многоступенчатые вертикальные погружные центробежные насосы с закрытым рабочим колесом и лопаточным направляющим аппаратом. Впуск воды находится на контуре между насосом и двигателем, тогда как нагнетательный патрубок, направленный горизонтально вбок - в верхней части насоса. Подшипники качения установлены в масляных камерах, закрытых механическими уплотнениями. Поэтому присутствие абразивных материалов в перекачиваемой жидкости не влияет на работу подшипников. Верхний подшипник принимает на себя осевую нагрузку. Для привода насоса применён погружной сухой электродвигатель, расположенный под насосом. Мощность передаётся с электродвигателя через гибкую муфту.
Двигатель имеет собственные подшипники качения. Насосный узел снабжён собственной системой мониторинга, в том числе датчиком температуры подшипников и обмотки двигателя, а также датчиком наличия воды в масляных камерах и в двигателе.
Насосы выпускаются в версиях с двигателями с напряжением питания 400 В, 500 В или с переключением
Исполнение
Рабочие колёса, направляющие аппараты и корпуса изготавливаются из чугуна (в базовом исполнении) и из литой легированной стали - для солестойкой версии.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
| № | Наименование элемента | № | Наименование элемента |
|---|---|---|---|
| 1 | Корпус нагнетательной камеры | 9 | Подвеска |
| 2 | Ступенчатый корпус | 10 | Подшипники |
| 3 | Стяжной болт | 11 | Механическое уплотнение |
| 4 | Центробежный направляющий аппарат | 12 | Датчик уровня |
| 5 | Центростремительный направляющий | 13 | Вал |
| 6 | Рабочее колесо | 14 | Механическое уплотнение |
| 7 | Подшипники | 15 | Корпус всасывающей камеры |
| 8 | Фильтр всасывающей камеры | 16 | Двигатель |
