Описание товара

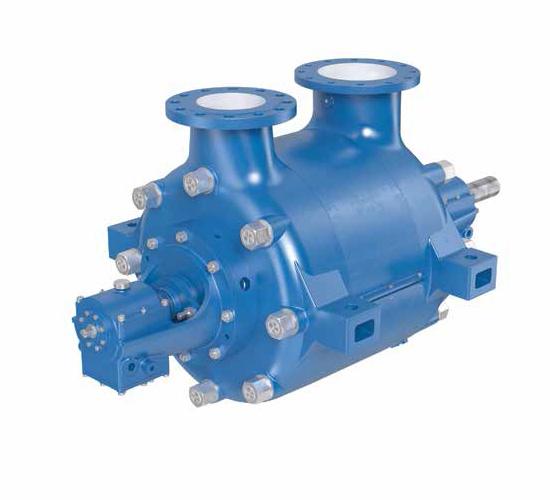

Насосы серии W предназначены для перекачки чистой промышленной воды с температурой до 150°C
Q (расход) — 20 - 1500 м3/ч
H (напор) — 46 - 350 м
T (темп-ра жидкости) — до +150 °C
Применение
Насосы серии W предназначены для перекачки горячей воды, чистой и промышленной, с температурой до 150оC. Они находят применение в системах питания водой, в промышленных охлаждающих системах, а также пригодны для перекачки горячей воды на предприятиях теплофикации и на электростанциях.
Конструкция
Серия W – это горизонтальные стационарные многоступенчатые насосы. Нагнетательный патрубок направлен вертикально вверх, а всасывающий патрубок, в зависимости от размера насоса, направлен горизонтально или вертикально. Применяются закрытые рабочие колёса и лопаточные направляющие аппараты. Осевая нагрузка компенсируется через разгрузочный диск. Герметичность вала осуществляется при помощи мягкого герметика или механического уплотнения.
Исполнение
Корпуса насосов изготавливаются из чугуна. Рабочие колёса отливаются из литой стали или бронзы. Для обслуживания нетипичных жидкостей могут быть применены специальные материалы.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Вал | 9 | Стяжной болт |
2 | Крышка корпуса подшипника | 10 | Центробежный направляющий аппарат |
3 | Подшипник скольжения | 11 | Корпус нагнетательной камеры |
4 | Корпус подшипника | 12 | Разгрузочный диск |
5 | Корпус всасывающей камеры | 13 | Кожух сальника |
6 | Ступенчатый корпус | 14 | Механическое уплотнение |
7 | Рабочее колесо | 15 | Втулка сальника |
8 | Центробежный и центростремительный направляющий аппарат |

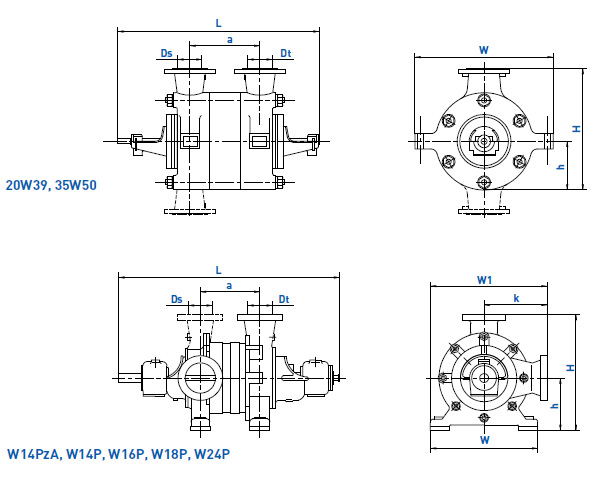

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса |
Количество ступеней |
Размеры [мм] | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
L | a | W1 | W | k | H | h | Ds | Dt | ||
20W39 |
2 |
1723 |
405 |
- |
1050 |
- |
930 |
380 |
250 |
200 |
3 |
1858 |
540 |
||||||||
4 |
1993 |
675 |
||||||||
5 |
2128 |
810 |
||||||||
6 |
2263 |
945 |
||||||||
35W50 |
2 |
2455 |
660 |
- |
1600 |
- |
1425 |
575 |
400 |
350 |
3 |
2690 |
895 |
||||||||
W14PzA |
2 |
1340 |
250 |
695 |
650 |
370 |
650 |
280 |
125 |
100 |
3 |
1430 |
340 |
||||||||
4 |
1550 |
430 |
||||||||
5 |
1640 |
520 |
||||||||
6 |
1730 |
610 |
||||||||
7 |
1820 |
700 |
||||||||
8 |
1910 |
790 |
||||||||
W14PA |
3 |
1477 |
370 |
695 |
650 |
370 |
650 |
280 |
150 |
125 |
4 |
1587 |
480 |
||||||||
5 |
1697 |
590 |
||||||||
6 |
1807 |
700 |
||||||||
7 |
1917 |
810 |
||||||||
8 |
2027 |
920 |
||||||||
W14PB |
3 |
1477 |
370 |
695 |
650 |
370 |
650 |
280 |
150 |
125 |
4 |
1587 |
480 |
||||||||
5 |
1697 |
590 |
||||||||
6 |
1807 |
700 |
||||||||
7 |
1917 |
810 |
||||||||
8 |
2027 |
920 |
||||||||
W14PC |
3 |
1477 |
370 |
695 |
650 |
370 |
650 |
280 |
150 |
125 |
4 |
1587 |
480 |
||||||||
5 |
1697 |
590 |
||||||||
6 |
1807 |
700 |
||||||||
7 |
1917 |
810 |
||||||||
8 |
2027 |
920 |
||||||||
W16P |
2 |
1446 |
320 |
810 |
720 |
450 |
780 |
330 |
200 |
150 |
3 |
1576 |
450 |
||||||||
4 |
1706 |
580 |
||||||||
5 |
1836 |
710 |
||||||||
6 |
1966 |
840 |
||||||||
W18P |
2 |
1710 |
375 |
885 |
810 |
480 |
845 |
365 |
250 |
200 |
3 |
1850 |
515 |
||||||||
4 |
1990 |
655 |
||||||||
5 |
2130 |
795 |
||||||||
6 |
2270 |
935 |
||||||||
W24P |
2 |
2283 |
580 |
1275 |
1150 |
700 |
1240 |
540 |
350 |
300 |
3 |
2493 |
790 |
||||||||
4 |
2703 |
1000 |

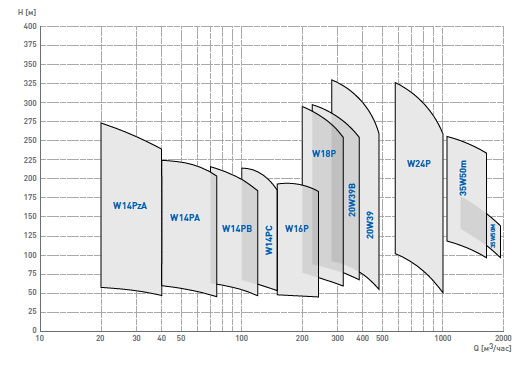

НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса |
Количество ступеней |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность двигателя Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
w14PzA |
2 |
30 |
69 |
1500 |
18,5 |
483 |
3 |
104 |
30 |
545 |
|||
4 |
128 |
30 |
607 |
|||
5 |
160 |
37 |
670 |
|||
6 |
192 |
45 |
732 |
|||
7 |
224 |
45 |
794 |
|||
8 |
256 |
55 |
856 |
|||
W14PA |
3 |
60 |
81 |
1500 |
30 |
630 |
4 |
108 |
37 |
735 |
|||
5 |
135 |
45 |
840 |
|||
6 |
162 |
55 |
945 |
|||
7 |
189 |
75 |
1050 |
|||
8 |
216 |
75 |
1155 |
|||
W14PB |
3 |
100 |
75 |
1500 |
30 |
630 |
4 |
100 |
45 |
735 |
|||
5 |
125 |
55 |
840 |
|||
6 |
150 |
75 |
945 |
|||
7 |
175 |
75 |
1050 |
|||
8 |
200 |
90 |
1155 |
|||
W14PC |
3 |
125 |
69 |
1500 |
45 |
630 |
4 |
104 |
55 |
735 |
|||
5 |
130 |
75 |
840 |
|||
6 |
156 |
90 |
945 |
|||
7 |
161 |
110 |
1050 |
|||
8 |
208 |
132 |
1155 |
|||
W16P |
2 |
200 |
64 |
1500 |
55 |
830 |
3 |
96 |
90 |
1000 |
|||
4 |
128 |
132 |
1170 |
|||
5 |
160 |
160 |
1340 |
|||
6 |
192 |
200 |
1510 |
|||
W18P |
2 |
250 |
94 |
1500 |
110 |
1245 |
3 |
141 |
160 |
1475 |
|||
4 |
188 |
200 |
1705 |
|||
5 |
235 |
250 |
1940 |
|||
6 |
282 |
315 |
2170 |
|||
20W39B |
2 |
320 |
92 |
1500 |
132 |
1250 |
3 |
138 |
200 |
1410 |
|||
4 |
184 |
250 |
1570 |
|||
5 |
230 |
315 |
1730 |
|||
6 |
276 |
355 |
1890 |
|||
20W39 |
2 |
400 |
100 |
1500 |
160 |
1250 |
3 |
150 |
250 |
1410 |
|||
4 |
200 |
315 |
1570 |
|||
5 |
250 |
400 |
1730 |
|||
6 |
300 |
500 |
1890 |
|||
W24P |
2 |
800 |
150 |
1500 |
400 |
3380 |
3 |
225 |
800 |
3610 |
|||
4 |
300 |
1000 |
3850 |
|||
35W50m |
2 |
1500 |
160 |
1500 |
900 |
4560 |
3 |
240 |
1250 |
5140 |
|||
35W50M |
2 |
1730 |
150 |
1500 |
1000 |
4560 |
Характеристики приведены для чистой воды плотностью ρ =1000 кг/м3 с температурой T=15oC.
