Описание товара

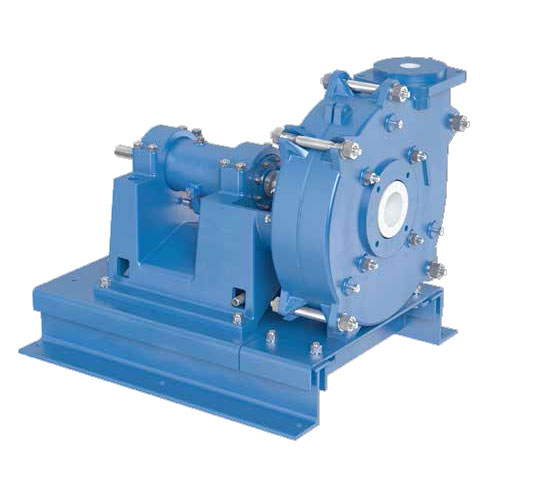

Насосы серии MF предназначены для перекачки жидкостей, содержащих мелкозернистые твёрдые частицы

Тэги: стационарные шламовые шламовые стационарные

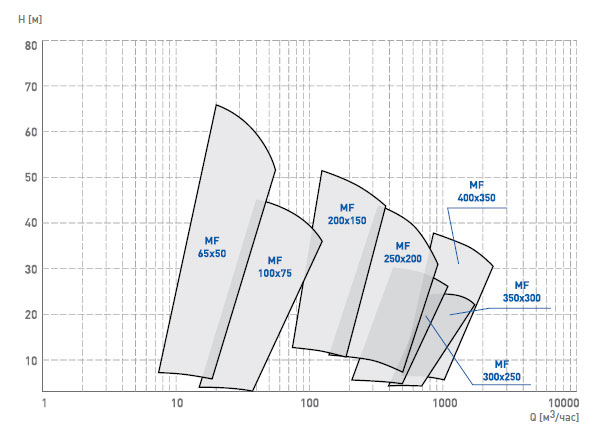

Q (расход) — 8 - 2400 м3/ч
H (напор) — 4 - 65 м
T (темп-ра жидкости) — до +40 °C

Применение

Насосы серии MF предназначены для перекачивания густых смесей жидкостей с твёрдыми абразивными частицами.

Типовое применение:

  • предприятия по переработке медной руды,
  • гидротранспортировка песка,
  • установки по обессериванию дымовых газов на электростанциях.

Конструкция

Стационарные горизонтальные одноступенчатые центробежные шламовые насосы с резиновыми вкладышами и с рабочими колёсами в спиральном секционном корпусе. Узел подшипников вместе с рабочим колесом может быть передвинут в осевом направлении в целях регулировки осевого зазора между рабочим колесом и передней стенкой. Осевые нагрузки передаются подшипником продольного качения. Всасывающий патрубок расположен в оси насоса. Нагнетательный патрубок направлен вертикально вверх, но возможна его установка в ином направлении, чем вертикальное. Насосы приводятся в действие электродвигателями через ремённую передачу. Насосы снабжены специальной рамой, которая позволяет перемещать корпус подшипников и половину корпуса насоса, благодаря чему можно заменить резиновые вкладыши и рабочее колесо без необходимости отключать патрубки насоса от трубопроводов. Базовая версия уплотнения вала – шнуровая набивка с гидравлическим замком, предотвращающим проникновение твёрдых частиц в сальник. Доступна также версия с механическим уплотнением.

Насосы MF могут изготавливаться также в вертикальной версии.

Исполнение

Верхний слой рабочих колёс и вкладышей – резина.
Корпус насоса и корпус подшипников - чугун.
Вал – легированная сталь.

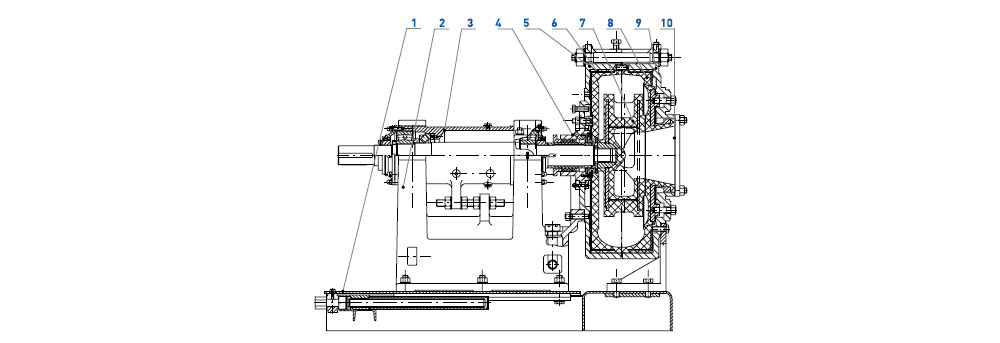

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА


Наименование элемента Наименование элемента
1 Основание насоса 6 Вкладыш корпуса
2 Корпус насоса 7 Рабочее колесо
3 Подшипники 8 Вкладыш корпуса
4 Корпус сальника 9 Корпус 1
5 Корпус 2 10 Вкладыш всасывающего патрубка
