Описание товара

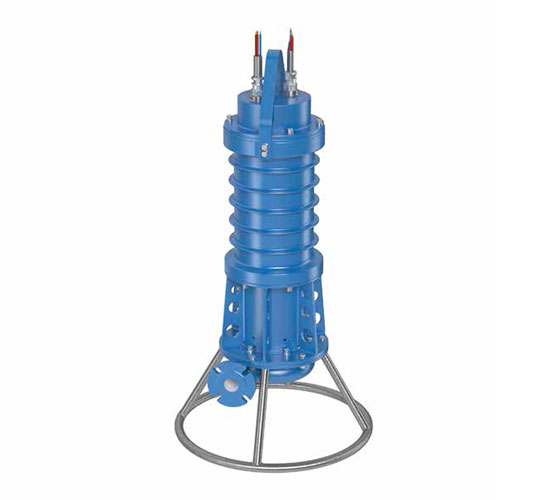

Насосы HZ предназначены для перекачки жидкостей, содержащих абразивные включения

Тэги: погружные шламовые погружные шламовые

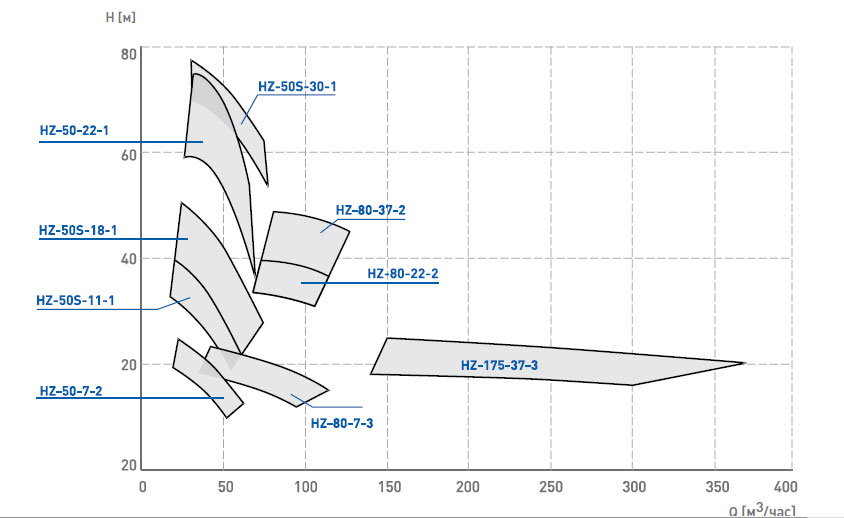

Q (расход) — 25 - 350 м3/ч
H (напор) — 12 - 78 м
T (темп-ра жидкости) — до +30 °C

Применение

Погружные насосы HZ предназначены для перекачки высокоабразивных смесей воды с твёрдыми частицами, по размеру не превышающими 100 мм. Плотность жидкостей не может превышать 1400 кг/м3.

Типовое применение:

  • для гидротранспортировки в энергетике, шахтах по добыче угля, руды и минерального сырья.

Конструкция

Погружные вертикальные одноступенчатые роторные насосы, рабочее колесо насоса – закрытое или со свободным проходом – непосредственно закреплено на валу двигателя. Привод – водонепроницаемые электродвигатели со степенью защиты IPX8, размещённые над насосной частью. Пригодны для работы с погружением на 5 метров. Вход расположен на оси снизу, а нагнетательный патрубок направлен вбок, перпендикулярно к оси насоса. Вал двигателя уплотнён механическим уплотнением, помещённым в масляную камеру. В нижней части насоса находится основание, позволяющее установить насос на дне резервуара.

В комплекс защиты насосов HZ входят датчики температуры обмотки двигателя и подшипников, а также датчики наличия воды. Насосы изготавливаются с двигателями для напряжения питания 400 В и 500 В.

Исполнение

Насосы серии HZ выпускаются в двух версиях: устойчивой к истиранию и солестойкой.

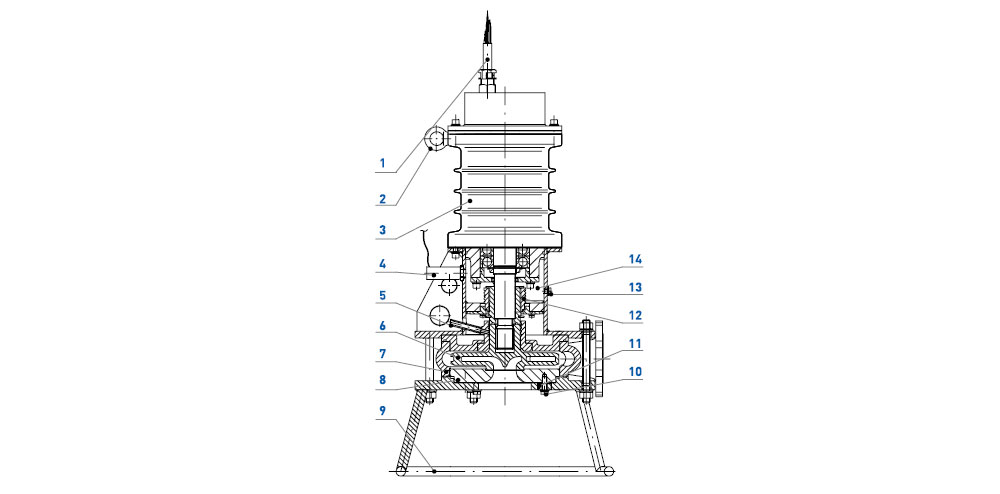

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА


Наименование элемента Наименование элемента
1 Кабель питания 8 Впускная стенка (передняя)
2 Держатель 9 Основание
3 Двигатель 10 Регулирующий винт
4 Пробка или датчик влаги в масле (опция) 11 Регулирующая втулка
5 Трубка питания 12 Механическое уплотнение
6 Рабочее колесо 13 Сливная пробка
7 Корпус нагнетательной камеры 14 Масло
