Описание товара

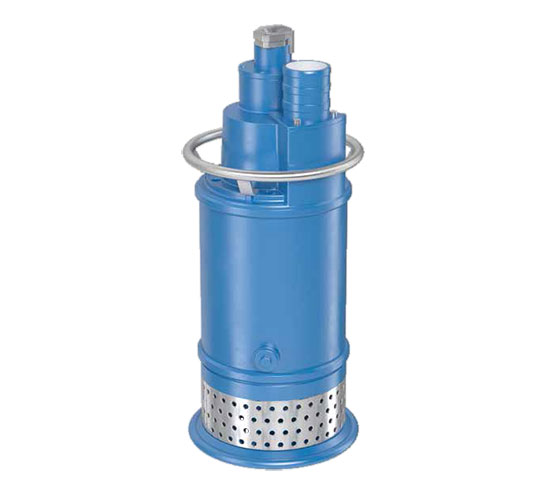

Насосы серии P-C предназначены для перекачки шахтных вод с небольшими механическими загрязнениями, или засоленных

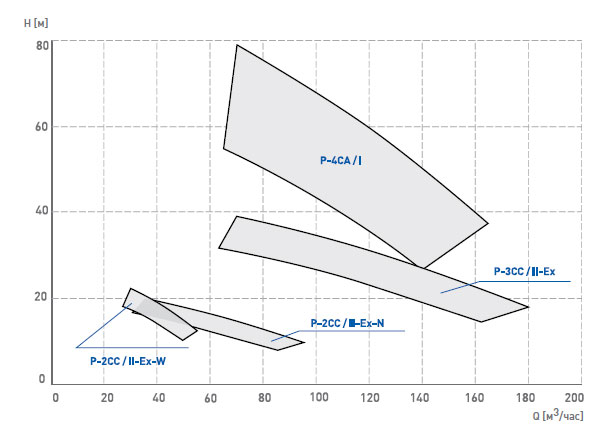

Q (расход) — 23 - 180 м3/ч
H (напор) — 8 - 79 м
T (темп-ра жидкости) — до +30 °C
Применение
Насосы P-C предназначены для перекачки шахтных и других промышленных вод, содержащих твёрдые вклю- чения.
Типовое применение:
- подземные горнопромышленные предприятия – для осушения шахт, в том случае, когда присутствует угроза взрыва метана или угольной пыли,
- осушительные установки.
Конструкция
Погружные насосы с одноступенчатым закрытым рабочим колесом, непосредственно закреплённым на валу электродвигателя. Двигатель охлаждается перекачиваемой жидкостью, протекающей через водяную рубашку. Нагнетательный патрубок находится в верхней части насоса. Вал насоса уплотнён при помощи двойного механического уплотнения в масляной камере между рабочим колесом и двигателем.
Насос снабжён системой мониторинга, состоящей из датчика температуры подшипников двигателя и обмотки, датчиков влажности и электрической защиты от перегрузки или от работы насоса всухую.
Во взрывобезопасном исполнении насосы допускаются к применению в пространствах, где есть опасность взрыва метана или угольной пыли, как устройство I группы категории M2, согласно Директиве 94/9/ЕС (ATEX) – Ex d 1 Mb.
Также доступна версия без ATEX с меньшим весом насоса.
Исполнение
Cтандартная версия: рабочее колесо – износостойкая литая сталь; корпус насоса – алюминиевый сплав; вал, болты, гайки – нержавеющая сталь. В солестойкой версии все элементы изготавливаются из нержавеющей стали.

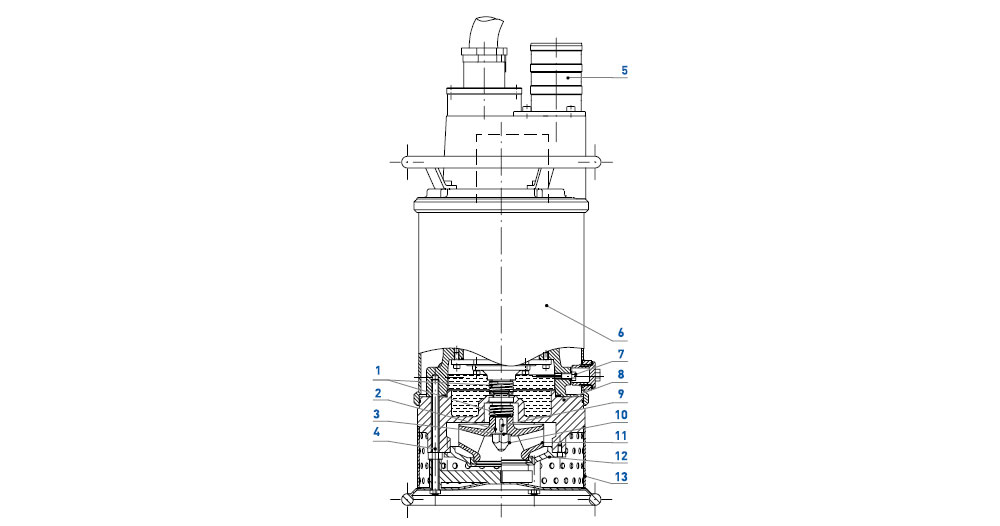

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Механическое уплотнение | 8 | Корпус нагнетательной камеры |
2 | Вал | 9 | Призматический паз |
3 | Пружинная шайба | 10 | Гайка рабочего колеса |
4 | Стяжной болт | 11 | Рабочее колесо |
5 | Быстроразъёмный нагнетательный патрубок | 12 | Крышка камеры всасывания |
6 | Двигатель | 13 | Фильтр всасывания |
7 | Сливная пробка |

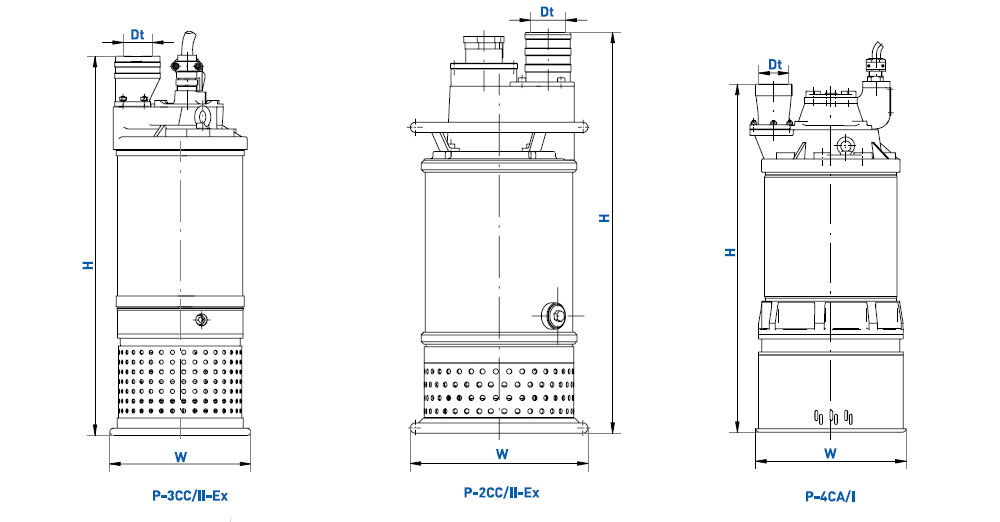

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры [мм] | Модель насоса | ||
---|---|---|---|
P-2CC/II-Ex | N/W P-3CC/II-Ex | P-4CA/I | |
W |
350 |
400 |
518 |
H |
826 |
1130 |
1200 |
Dt |
65 |
100 |
100 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность двигателя Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|
P-2CC/II-Ex |
63/40 |
16/20 |
3000 |
4 |
105 |
P-2CA/II |
63/40 |
16/20 |
3000 |
4 |
105 |
P-3CC/II-Ex |
135 |
28 |
3000 |
18,5 |
233 |
P-3CC/IIEC-Ex |
135 |
28 |
3000 |
18,5 |
233 |
P-3CA/IIS |
135 |
28 |
3000 |
18,5 |
233 |
P-4CA/I |
120 |
60 |
3000 |
37 |
585 |
Версия W – насос с рабочим колесом высокого давления
Версия N - насос с рабочим колесом низкого давления
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
