Описание товара

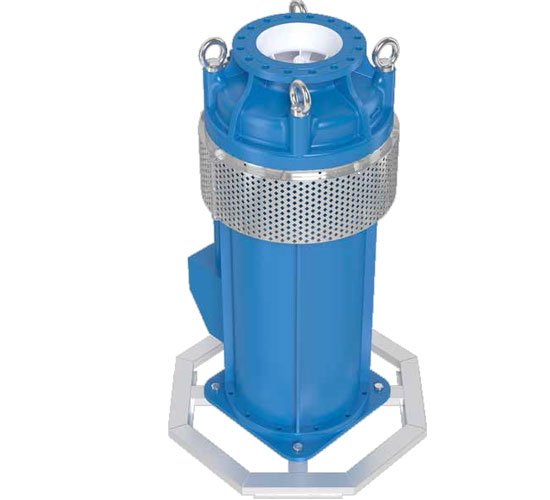

Насосы серии OZ предназначены для поверхностного водоотвода из открытых горных выработок
Q (расход) — 167 - 1560 м3/ч
H (напор) — 15 - 116 м
T (темп-ра жидкости) — до +35 °C
Применение
Основное назначение насосов OZ – поверхностный водоотвод из открытых горных выработок.
Насосы OZ устойчивы к повышенным внешним нагрузкам и к присутствию механических и химических загрязнителей в перекачиваемой жидкости. Насосы должны работать при полном погружении. Их производительность составляет до 1600 м3/час, а высота подъёма превышает 100 м.
Благодаря этим особенностям конструкции насосы серии OZ могут применяться в ситуациях с трудными усло- виями перекачки.
Конструкция
Насосы серии OZ – это погружные одноступенчатые вертикальные центробежные насосы с рабочим колесом одностороннего входа, расположенным непосредственно на конце приводного вала. Насосы снабжены радиальными направляющими аппаратами.
Гидравлическая часть насоса находится над двигателем. Между гидравлической частью и двигателем располагается масляная камера с двойным механическим уплотнением. Так как в камере поддерживается гидростатическое давление, на уплотнение вала двигателя не действует нагнетательное давление при работе насоса. Нагнетательный патрубок расположен по оси насоса и направлен вертикально вверх. Насосы могут устанавливаться на дне резервуара и подвешиваться на нагнетательный трубопровод.
Исполнение
Насосы OZ выпускаются в трёх версиях: базовой, устойчивой к истиранию и солестойкой.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|
1 | Уплотняющее кольцо | 9 | Центробежный направляющий аппарат |
2 | Защитная втулка | 10 | Призматический паз |
3 | Механическое уплотнение | 11 | Вал |
4 | Корпус всасывающей камеры | 12 | Кожух всасывающего патрубка |
5 | Масло | 13 | Механическое уплотнение |
6 | Корпус нагнетательной камеры | 14 | Двигатель |
7 | Болт рабочего колеса | 15 | Вилка двигателя |
8 | Рабочее колесо | 16 | Основание |

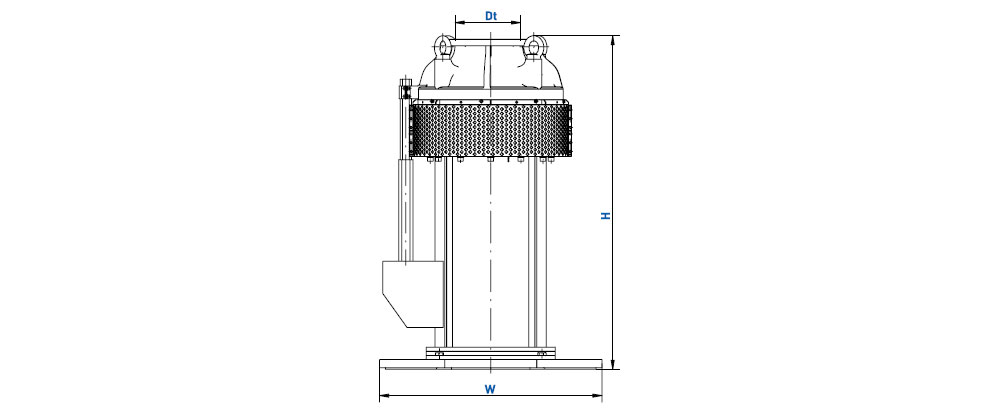

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса | Размеры [мм] | ||
---|---|---|---|
W | H | Dt | |
OZ-150 |
710 |
1120 |
150 |
OZ-200 |
710 |
1393 |
200 |
OZ-200A |
710 |
1393 |
200 |
OZ-200W |
1285 |
2118 |
200 |
OZ-400 |
1600 |
2140 |
400 |
OZ-400W |
1400 |
2500 |
400 |
OZ-400M |
1400 |
2250 |
400 |

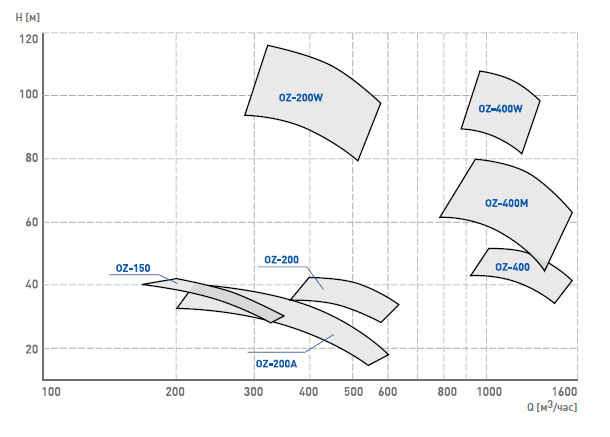

НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность двигателя Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|
OZ-150 OZ-150A |
260 |
36,0 |
1500 |
37 |
724 |
OZ-200 OZ-200A |
500 |
40,0 |
1500 |
75 |
895 |
OZ-200A OZ-200A/A |
425 |
33 |
1500 |
75 |
895 |
OZ-200W |
500 |
100 |
1500 |
220 |
2817 |
OZ-400 |
1200 |
49 |
1500 |
220 |
2934 |
OZ-400M |
1200 |
75,0 |
1500 |
360 |
3816 |
OZ-400W |
1200 |
100 |
1500 |
500 |
4750 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
