Описание товара

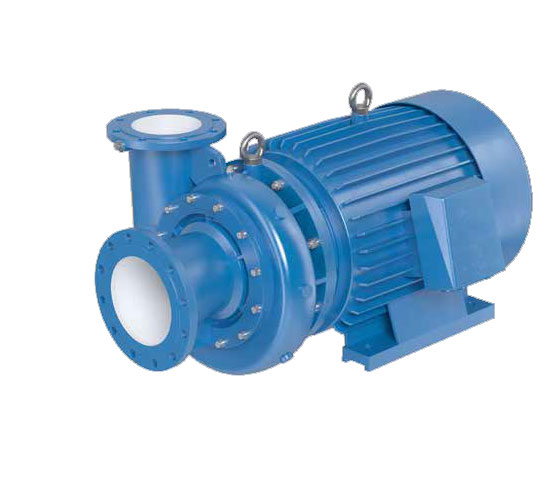

Насосы серии ON предназначены для перекачки чистой или слегка загрязнённой воды

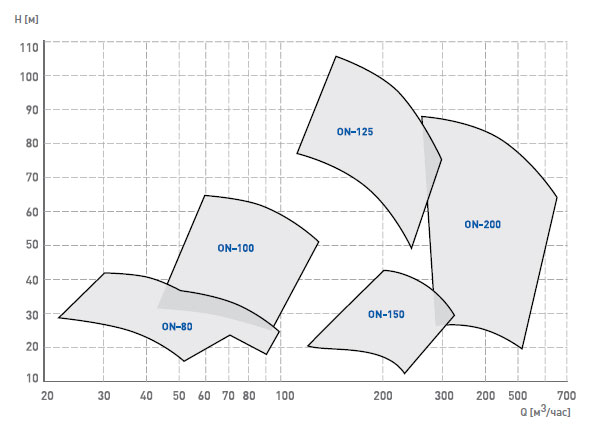

Q (расход) — 22 - 630 м3/ч
H (напор) — 12 - 105 м
T (темп-ра жидкости) — до +40 °C
Применение
Насосы применяются для перекачки чистой и слегка загрязнённой воды, особенно когда требуются небольшие габариты и небольшой вес насосного комплекса.
Типовое применение:
В ряду прочего – водопроводы и водоотвод в открытых горных выработках.
Конструкция
Насосы серии ON – моноблочные одноступенчатые стационарные насосы с рабочими колёсами, установленными непосредственно на валу двигателя. Насосы имеют спиральный корпус насоса с нагнетательным патрубком, направленным вертикально вверх. Механическое уплотнение установлено в уплотнительной камере между насосом и двигателем. Двигатель со специальной конструкцией, с упорными подшипниками, способными переносить осевую нагрузку с рабочего колеса.
Конструкция очень компактна, следовательно, насосы ON могут применяться в местах с ограниченным пространством.
Исполнение
Увлажняющиеся части насоса изготавливаются из чугуна или хромированной литой стали, в зависимости от вида перекачиваемой жидкости.

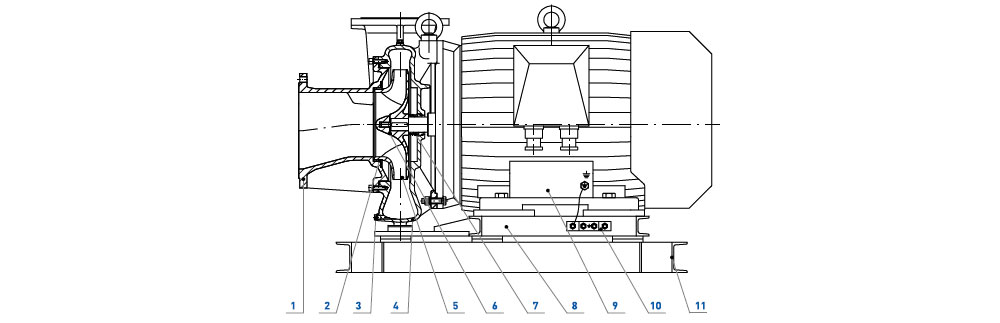

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Корпус всасывающей камеры | 7 | Механическое уплотнение |
2 | Кольцо, уплотняющее осевую шейку рабочего колеса | 8 | Основание |
3 | Сливная пробка | 9 | Двигатель |
4 | Корпус | 10 | Модуль защитного зажима |
5 | Рабочее колесо | 11 | Фундаментная рама |
6 | Гайка рабочего колеса |

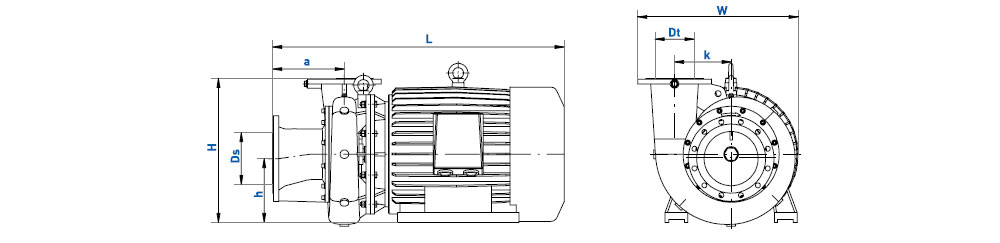

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса | Размеры [мм] | |||||||
---|---|---|---|---|---|---|---|---|
L | a | W | k | H | h | Ds | Dt | |
ON-80BB |
832 |
145 |
368 |
120 |
365 |
160 |
100 |
80 |
ON-80DB |
718 |
96 |
318 |
- |
360 |
160 |
100 |
80 |
ON-100BB |
1032 |
171 |
456 |
146 |
470 |
187,5 |
125 |
100 |
ON-125DB |
1304 |
195 |
585 |
185 |
605 |
277 |
150 |
125 |
ON-150BB |
1298 |
478 |
527 |
165 |
550 |
195 |
200 |
150 |
ON-200BB |
1448 |
332 |
706 |
261 |
680 |
310 |
250 |
200 |
ON-200DB |
1475 |
200 |
633 |
- |
855 |
355 |
250 |
200 |
ON-200EB |
1558 |
225 |
855 |
- |
938 |
358 |
250 |
200 |
ON-200FB |
1424 |
200 |
680 |
- |
985 |
425 |
250 |
200 |
ON-200GB |
1588 |
230 |
760 |
290 |
780 |
350 |
250 |
200 |
ON-200GB/G |
1668 |
230 |
760 |
290 |
780 |
350 |
250 |
200 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|
ON-80BB |
45 |
36 |
3000 |
11 |
205 |
ON-80DB |
76 |
32 |
3000 |
15 |
157 |
ON-100BB |
105 |
57 |
3000 |
30 |
325 |
ON-125DB |
220 |
95 |
3000 |
90 |
696 |
ON-150BB |
280 |
37 |
3000 |
45 |
398 |
ON-200BB |
540 |
39 |
1500 |
75 |
731 |
ON-200DB |
510 |
51 |
1500 |
110 |
928 |
ON-200EB |
565 |
59 |
1500 |
132 |
1056 |
ON-200FB |
500 |
77 |
1500 |
160 |
1161 |
ON-200GB |
550 |
56 |
1500 |
110 |
856 |
ON-200GB/G |
550 |
56 |
1500 |
110 |
870 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
