Описание товара

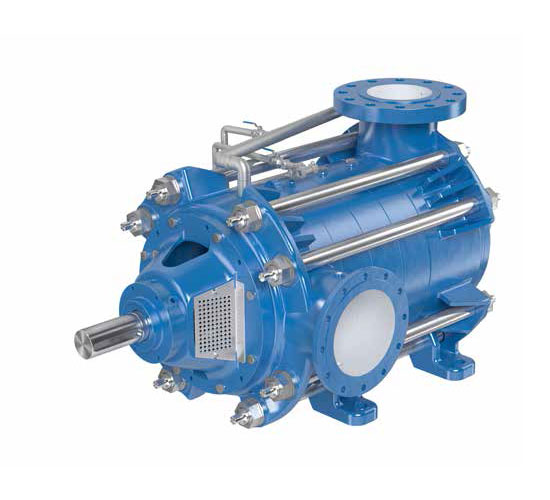

Насосы серии H предназначены для перекачки шахтных вод, а также других промышленных вод с небольшим механическим загрязнением и засолением

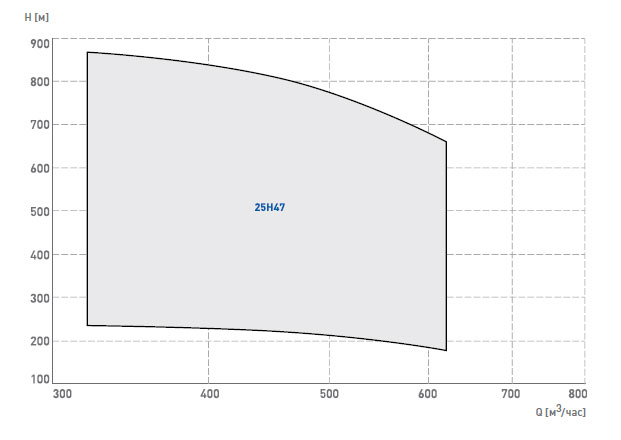

Q (расход) — 315 - 620 м3/ч
H (напор) — 180 - 860 м
T (темп-ра жидкости) — до +40 °C
Применение
Насосы серии H предназначаются для осушения шахт. Характеристики отвечают объёму требований, в данном случае насосы обладают способностью перекачивать сотни кубических метров жидкости в час, с высотой подъёма до 800 метров. Прочная конструкция насоса Н соответствует неблагоприятным эксплуатационным условиям, типичным для осушения шахт. Насосы сконструированы с расчётом на повышенные внешние нагрузки и на наличие механических и химических загрязнений в шахтных водах.
Благодаря этим конструкционным характеристикам насосы Н, наряду с основным применением для осушения шахт, используются также в других отраслях промышленности, где есть необходимость в перекачке загрязнённой жидкости, таких как:
- сталелитейная промышленность,
- цементно-известковые заводы,
- открытые горные выработки.
Конструкция
Насосы серии H – это стационарные горизонтальные многоступенчатые насосы. Нагнетательный патрубок направлен вертикально вверх, а всасывающий может быть установлен в четырёх положениях, то есть поворачивается на 90о, в зависимости от необходимости. Применены закрытые рабочие колёса и лопаточные направляющие аппараты. Осевые усилия уравновешиваются за счёт разгрузочного диска. Подшипники смазываются консистентной смазкой. Для герметизации вала применяется шнуровая набивка или механические уплотнения.
Насосы серии Н могут применяться во взрывоопасных зонах как устройство группы I категории М2.
Исполнение
Материалы для конструкций насосов серии H подбираются в зависимости от перекачиваемой жидкости.
Имеются три варианта выбора материалов:
- основное исполнение – для чистой воды,
- исполнение, стойкое к истиранию – для воды, содержащей загрязнения в виде твёрдых включений,
- солестойкое исполнение – для воды с химическими загрязнениями, содержащей твёрдые включения.
Для перекачки нетипичных жидкостей может быть применён нестандартный выбор материалов.

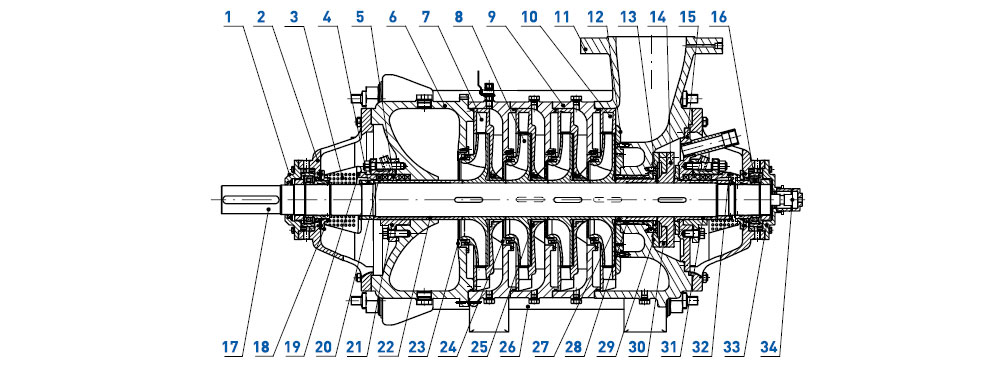

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Крышка подшипника | 18 | Дефлектор 1 ступени |
2 | Корпус подшипника | 19 | Сальник |
3 | Кожух сальника | 20 | Шнуровая набивкаа |
4 | Гайка вала | 21 | Механическое уплотнение |
5 | Гидравлический замок | 22 | Втулка сальника со стороны всасывающей камеры |
6 | Всасывающая камера | 23 | Уплотняющее кольцо |
7 | Центробежно-центростремительный направляющий аппарат | 24 | Уплотняющее кольцо |
8 | Рабочее колесо | 25 | Уплотняющая втулк |
9 | Ступенчатый корпус | 26 | Стяжной болт |
10 | Центробежный направляющий аппарат | 27 | Дроссельная втулка |
11 | Нагнетательная камера | 28 | Втулка всасывающей камеры |
12 | Стенка нагнетательной камеры | 29 | Упорное кольцо |
13 | Дистанционные шайбы | 30 | Кольцо скольжения |
14 | Разгрузочный диск | 31 | Втулка сальника со стороны нагнетательной камеры |
15 | Крышка уплотнения | 32 | Гайка вала |
16 | Несущий подшипник | 33 | Крышка подшипника |
17 | Вал | 34 | Индикатор смещения вала |

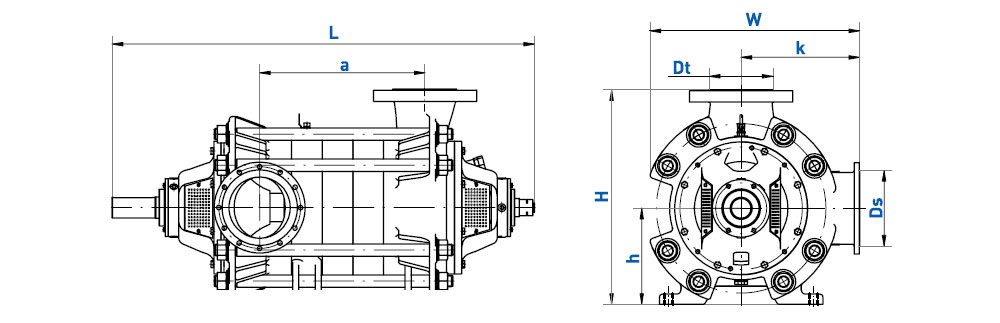

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры [мм] | Модель насоса | 25H47 | |
---|---|---|---|
L |
Liczba |
3 |
1920 |
4 |
2070 |
||
5 |
2220 |
||
6 |
2370 |
||
7 |
2520 |
||
8 |
2670 |
||
9 |
2820 |
||
10 |
2970 |
||
11 |
3120 |
||
a |
Liczba |
3 |
657 |
4 |
807 |
||
5 |
957 |
||
6 |
1107 |
||
7 |
1257 |
||
8 |
1407 |
||
9 |
1557 |
||
10 |
1707 |
||
11 |
1857 |
Модель насоса | Размеры [мм] | |||||
---|---|---|---|---|---|---|
W | k | H | h | Ds | Dt | |
25H47 |
1030 |
580 |
1050 |
470 |
300 |
250 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Количество ступеней | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
25H47 |
3 |
560 |
210 |
1500 |
401 |
2240 |
4 |
280 |
534 |
2491 |
|||
5 |
350 |
668 |
2742 |
|||
6 |
420 |
801 |
2993 |
|||
7 |
490 |
935 |
3244 |
|||
8 |
560 |
1068 |
3495 |
|||
9 |
630 |
1202 |
3746 |
|||
10 |
700 |
1335 |
4000 |
|||
11 |
770 |
1469 |
4248 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
