Описание товара

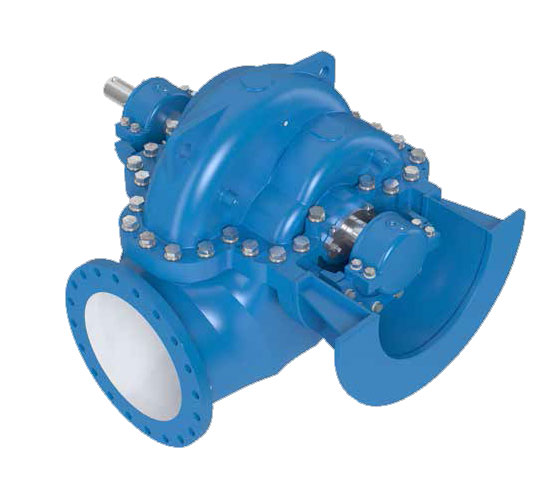

Насосы серии B предназначены для перекачки чистой или слегка загрязнённой воды

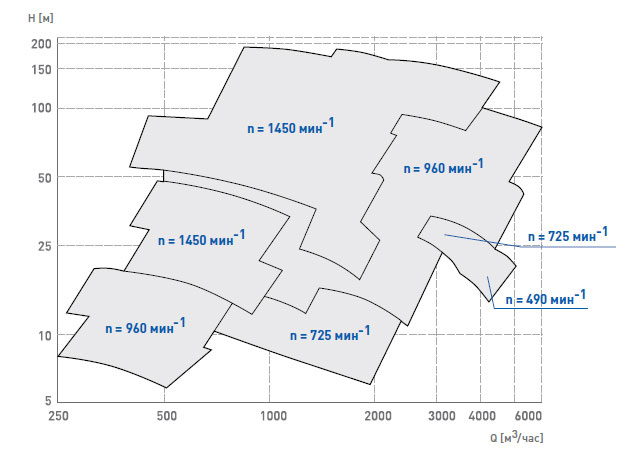

Q (расход) — 250 - 5800 м3/ч
H (напор) — 6 - 180 м
T (темп-ра жидкости) — до +150 °C
Применение
Насосы серии B предназначены для перекачки:
- чистой воды,
- воды с небольшим загрязнением твёрдыми частицами величиной не более 3 мм,
- воды с температурой до 150оC.
Насосы и узлы насосов серии B применяются:
- в горнодобывающей промышленности,
- в коммунальном хозяйстве,
- в энергетике и теплофикации,
- в водоснабжении.
Конструкция
Насосы B – роторные центробежные насосы двустороннего входа, с закрытыми рабочими колёсами. Корпус насоса разделён в горизонтальной плоскости, проходящей через ось вращающегося узла. Всасывающий и нагнетательный патрубки выведены горизонтально и расположены в нижней части корпуса. Благодаря применению рабочего колеса двустороннего входа не возникает значительная осевая нагрузка. Вал закреплён в подшипниках качения с масляной или консистентной смазкой. Уплотнение вала в сальниках достигается при помощи шнуровой набивки или с применением торцевых механических уплотнений.
Исполнение
Насосы серии B выпускаются в 13 типоразмерах и в версиях с применением различных материалов. В стандартном исполнении насосы изготавливаются из чугуна или литой углеродистой стали. Доступны также версии из никелевого чугуна, литой хромированной, легированной или кислотостойкой стали. Насосы серии B могут работать на трёх скоростях вращения, что позволяет получить большое количество различных рабочих параметров.

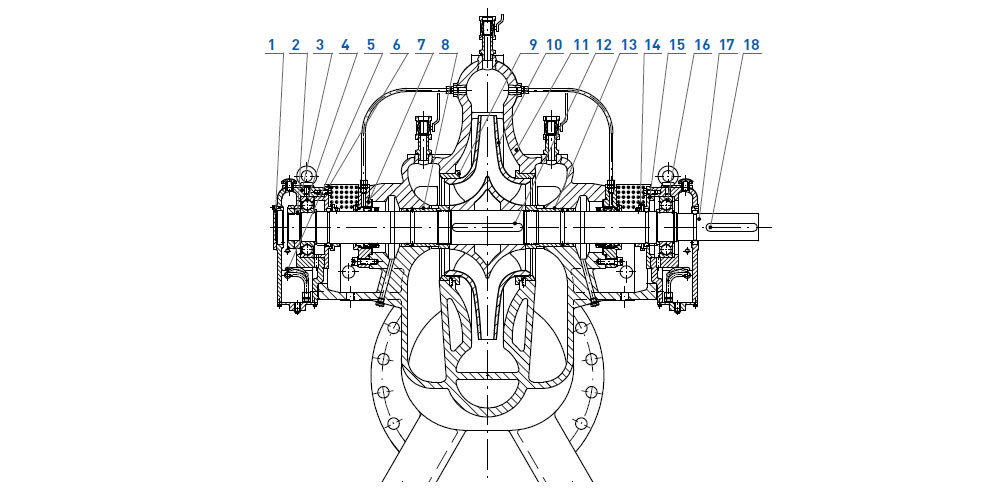

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Крышка корпуса подшипников | 10 | Рабочее колес |
2 | Гайка | 11 | Корпус |
3 | Корпус подшипника | 12 | Впуск |
4 | Подшипник | 13 | Левая втулка сальникао |
5 | Охладитель | 14 | Дефлектор |
6 | Крышка упорного подшипника | 15 | Крышка несущего подшипника |
7 | Механическое уплотнение | 16 | Подшипник |
8 | Втулка сальника | 17 | Вал |
9 | Уплотняющее кольцо | 18 | Впуск |

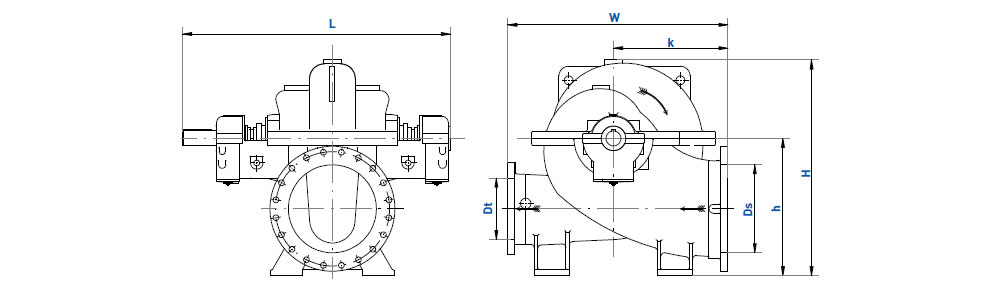

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса | Размеры [мм] | Masa m [kg] | ||||||
---|---|---|---|---|---|---|---|---|
L | W | k | H | h | Ds | Dt | ||
20B47 |
1060 |
1000 |
500 |
930 |
560 |
250 |
200 |
1150 |
25B32 |
1165 |
870 |
470 |
910 |
580 |
350 |
250 |
850 |
25B35 |
1040 |
950 |
550 |
805 |
520 |
300 |
250 |
730 |
25B50 |
1380 |
970 |
500 |
975 |
610 |
350 |
250 |
890 |
30B30 |
1165 |
870 |
470 |
875 |
560 |
350 |
300 |
880 |
30B46 |
1215 |
1200 |
600 |
1030 |
630 |
350 |
300 |
1135 |
30B50 |
1380 |
1200 |
600 |
1135 |
720 |
400 |
300 |
1250 |
30B52 |
1415 |
1150 |
500 |
1015 |
630 |
350 |
300 |
1170 |
30B70 |
1520 |
1250 |
650 |
1290 |
800 |
400 |
300 |
1680 |
35B35 |
1520 |
1150 |
600 |
940 |
600 |
400 |
350 |
1170 |
35B40 |
1520 |
1210 |
650 |
1215 |
780 |
500 |
350 |
1500 |
35B50 |
1520 |
1250 |
650 |
1225 |
780 |
500 |
350 |
1520 |
35B63 |
1520 |
1250 |
650 |
1340 |
850 |
500 |
350 |
1730 |
40B36 |
1655 |
1230 |
680 |
1115 |
735 |
500 |
400 |
2100 |
40B40 |
1520 |
1350 |
750 |
1295 |
820 |
500 |
400 |
1720 |
40B49 |
1336 |
1600 |
800 |
1290 |
800 |
450 |
400 |
2355 |
40B50 |
1520 |
1310 |
710 |
1370 |
860 |
500 |
400 |
1750 |
40B61A |
1960 |
1680 |
830 |
1310 |
800 |
500 |
400 |
2860 |
40B63 |
735 |
1760 |
880 |
1345 |
800 |
500 |
400 |
2660 |
40B80 |
2080 |
1800 |
900 |
1540 |
950 |
600 |
400 |
3920 |
50B40 |
1785 |
1560 |
850 |
1490 |
950 |
600 |
500 |
2470 |
50B50 |
1820 |
1650 |
900 |
1490 |
960 |
600 |
500 |
2880 |
50B50D |
730 |
1750 |
750 |
1290 |
800 |
600 |
500 |
2750 |
50B50F |
730 |
1750 |
750 |
1290 |
800 |
600 |
500 |
1750 |
50B52A |
1060 |
1930 |
930 |
1250 |
850 |
600 |
500 |
2800 |
50B63 |
1785 |
1700 |
850 |
1520 |
950 |
600 |
500 |
2780 |
50B80 |
2015 |
2000 |
1000 |
1770 |
1100 |
700 |
500 |
4015 |
60B63A |
2015 |
1900 |
950 |
1670 |
1050 |
700 |
600 |
3200 |
70B90 |
2480 |
2600 |
1200 |
2085 |
1300 |
900 |
700 |
~7500 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса* | 735 об/мин / (490 об/мин 70B90) | 975 об/мин | 1450 об/мин | ||||||
---|---|---|---|---|---|---|---|---|---|
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Мощность на валу Ps [кВт] |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Мощность на валу Ps [кВт] |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Мощность на валу Ps [кВт] |
|
20B47 |
- |
- |
- |
343 |
28 |
35 |
510 |
62 |
116 |
25B32 |
- |
- |
- |
600 |
18,5 |
38 |
900 |
42 |
123 |
25B35 |
- |
- |
- |
400 |
15 |
19 |
600 |
34 |
66 |
25B50 |
- |
- |
- |
- |
- |
- |
900 |
80 |
242 |
30B30 |
- |
- |
- |
600 |
10,5 |
21,5 |
900 |
24 |
72 |
30B46 |
- |
- |
- |
545 |
29 |
54 |
810 |
65 |
172 |
30B50 |
- |
- |
- |
- |
- |
- |
1250 |
90 |
360 |
30B52 |
- |
- |
- |
600 |
40 |
83 |
1000 |
89 |
304 |
30B70 |
- |
- |
- |
940 |
68 |
212 |
1400 |
150 |
690 |
35B35 |
- |
- |
- |
940 |
15 |
47 |
1400 |
33 |
152 |
35B40 |
- |
- |
- |
1250 |
26 |
108 |
2000 |
60 |
380 |
35B50 |
- |
- |
- |
1250 |
40 |
162 |
2000 |
90 |
570 |
35B63 |
- |
- |
- |
1600 |
65 |
341 |
2400 |
152 |
1170 |
40B36 |
- |
- |
- |
1010 |
16 |
56 |
1500 |
36 |
183 |
40B40 |
1250 |
15 |
61 |
2000 |
26 |
167 |
- |
- |
- |
40B49 |
- |
- |
- |
968 |
32 |
106 |
1440 |
70 |
335 |
40B50 |
- |
- |
- |
2000 |
50 |
320 |
- |
- |
- |
40B61A |
- |
- |
- |
2220 |
63 |
448 |
3300 |
140 |
1448 |
40B63 |
1345 |
24 |
107 |
2000 |
52 |
337 |
- |
- |
- |
40B80 |
2260 |
49 |
355 |
3000 |
86 |
809 |
- |
- |
- |
50B40 |
2300 |
12,5 |
94 |
3000 |
22 |
212 |
- |
- |
- |
50B50 |
2110 |
10 |
70 |
2800 |
18 |
162 |
- |
- |
- |
50B50D |
- |
- |
- |
1614 |
28 |
150 |
2400 |
61 |
480 |
50B50F |
- |
- |
- |
1735 |
33 |
192 |
2580 |
74 |
627 |
50B52A |
2260 |
15 |
108 |
3000 |
26 |
247 |
- |
- |
- |
50B63 |
- |
- |
- |
3000 |
60 |
570 |
- |
- |
- |
50B80 |
3800 |
50 |
623 |
5000 |
90 |
1442 |
- |
- |
- |
60B63A |
3800 |
36 |
443 |
5000 |
62 |
985 |
- |
- |
- |
60B63 | 4200 | 22 | 315 | 5570 | 39 | 665 | - | - | - |
70B90 |
6800 |
56 |
1145 |
9020 |
99 |
2740 |
- |
- |
- |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
* Все размеры насосов B доступны также в версии BV.
