Описание товара

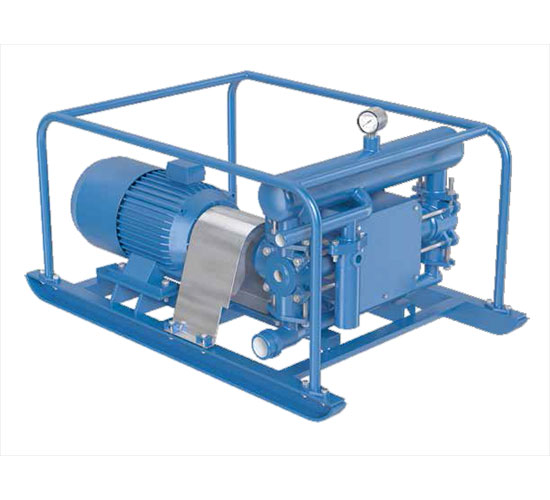

Насосы серии WT предназначены для перекачки чистой воды или воды, содержащей небольшие загрязнения

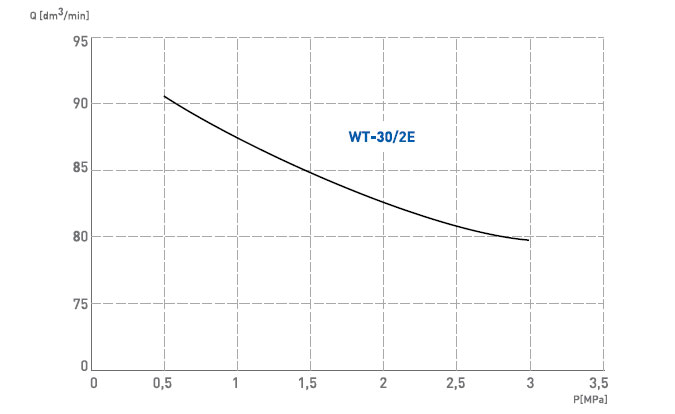

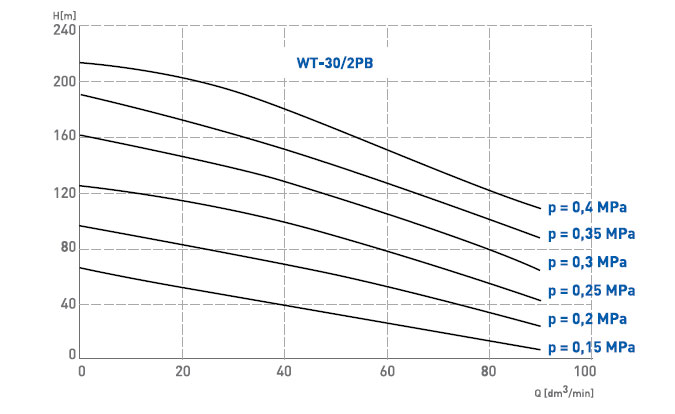

Q (расход) — 0 - 90 л/мин
Р (давление) — 0,5 - 3 МПа
T (темп-ра жидкости) — до +50 °C
Применение
Насосы WT предназначены для перекачки чистой воды, а также воды, содержащей небольшие механические загрязнения размером не более 0,5 мм (мелкий песок, ил и т.д.). Температура перекачиваемой жидкости не должна превышать 40 оC, а максимальная плотность ρ = 1050 кг/м3.
Основная область применения насосных комплексов WT - перекачка бурового раствора при бурении скважин большого диаметра.
Насосы могут применяться в пространствах, где имеется угроза взрыва метана и/или угольной пыли, в качестве устройств I группы категории M2.
Конструкция
Двухпоршневые однокорпусные насосы с механической зубчатой передачей и кривошипнокулачковым механизмом. Нагнетательная система насоса состоит, наряду с втулками цилиндра и шаровыми клапанами, из двух головок цилиндра, расположенных симметрично относительно корпуса и соединённых с корпусом болтами. Обе головки цилиндра соединены с воздушным цилиндром, служащим для выравнивания давления во время работы поршней. Внутренние движущиеся элементы смазываются распылением масла. Насос оснащён переливным предохранительным клапаном, защищающим его от избыточного давления.
Насос крепится четырьмя болтами к основанию, которым может быть переносная рама, плоская поверхность другой машины или постоянный фундамент.
Исполнение
Насосы WT выпускаются в двух исполнениях, в зависимости от типа двигателя.

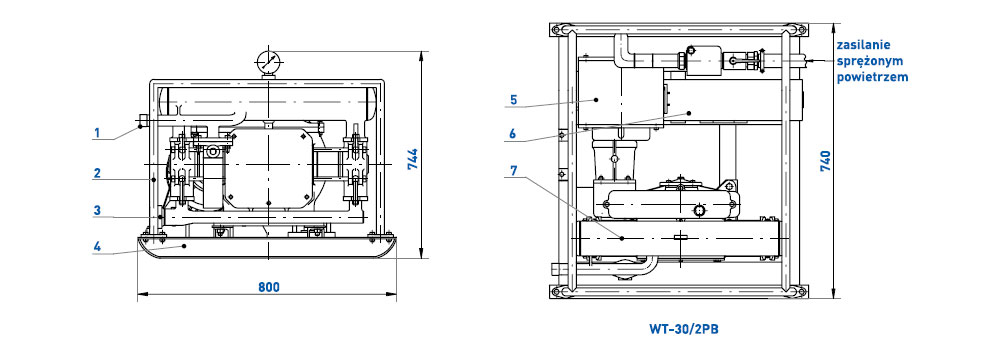

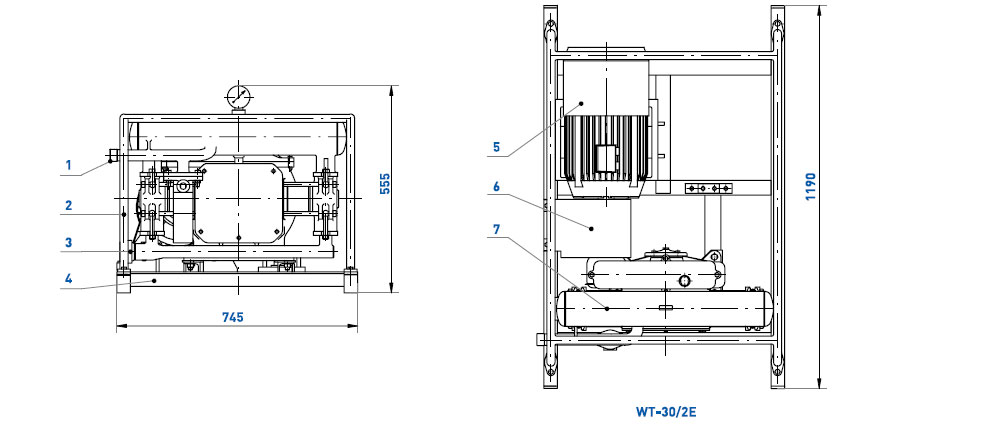

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
| № | Наименование элемента | № | Наименование элемента |
|---|---|---|---|
| 1 | Нагнетательный патрубок | 5 | Двигатель |
| 2 | Кожух | 6 | Демпфер |
| 3 | Всасывающий патрубок | 7 | Насос |
| 4 | Рама |
| № | Наименование элемента | № | Наименование элемента |
|---|---|---|---|
| 1 | Нагнетательный патрубок | 5 | Двигатель |
| 2 | Кожух | 6 | Демпфер |
| 3 | Всасывающий патрубок | 7 | Насос |
| 4 | Рама |
