Описание товара

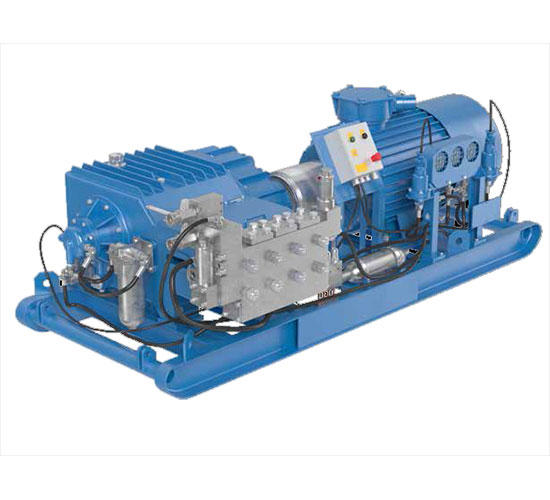

Насосы серии T предназначены для перекачки водно-масляной эмульсии или промышленных вод

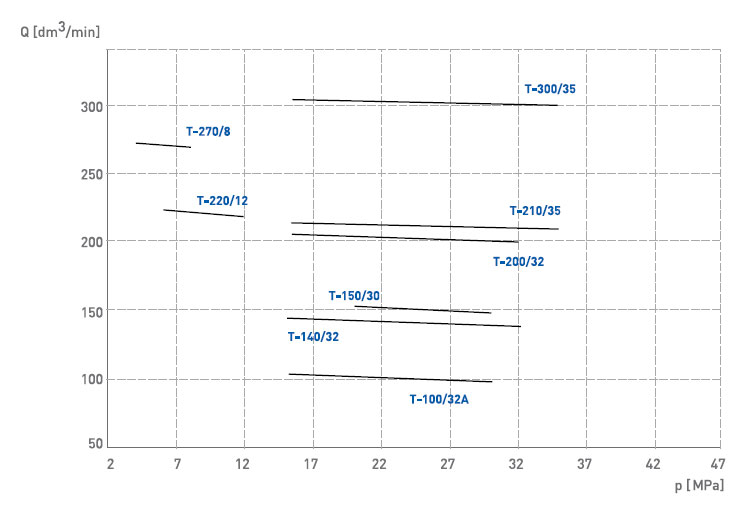

Q (расход) — 100 - 300 л/мин
Р (давление) — 3 - 35 МПа
T (темп-ра жидкости) — до +50 °C
Применение
Насосы серии T предназначены для питания шахтной гидрокрепи масляной эмульсией под высоким давлением. Они находят применение и в других случаях, когда необходимо высокое давление при низкой производительности.
Конструкция
Трёхплунжерные насосы, приводимые в действие электродвигателем через зубчатую передачу, редуцирующую скорость вращения кривошипного вала. Поршни движутся в смазываемых цилиндрах и уплотнены уплотнителями, рассчитанными на высокое давление. Гидравлический узел содержит всасывающие и нагнетательные клапаны, а также переливной и предохранительный клапаны.
Насосы соответствуют Директиве АТЕХ.
Исполнение
В стандартном исполнении корпус насоса изготовлен из чугуна, остальные элементы из легированной стали.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Блок клапанов | 20 | Корпус |
2 | Узел уплотнения плунжера | 21 | Крышка |
3 | Маслёнка | 22 | Шатун |
4 | Винт | 23 | Коленчатый вал |
5 | Гайка втулки кулачка | 24 | Подшипник |
6 | Втулка кулачка | 25 | Сплит-кольцо |
7 | Узел плунжер - кулачок | 26 | Втулка подшипника |
8 | Указатель масла | 27 | Цилиндрический штифт |
9 | Вливной фильтр | 28 | Кольцо |
10 | Фильтр | 29 | Зубчатое колесо |
11 | Пробка | 30 | Диск |
12 | Двусторонний болт | 31 | Предохранительный диск |
13 | Крышка | 32 | Сопло |
14 | Палец | 33 | Втулка подшипника |
15 | Вкладыш | 34 | Крышка |
16 | Клин | 35 | Кольцо |
17 | Уплотняющее кольцо | 36 | Приводной вал |
18 | Узел масляног насоса | 37 | Сплит-кольцо |
19 | Подшипник | 38 | Втулка подшипника |

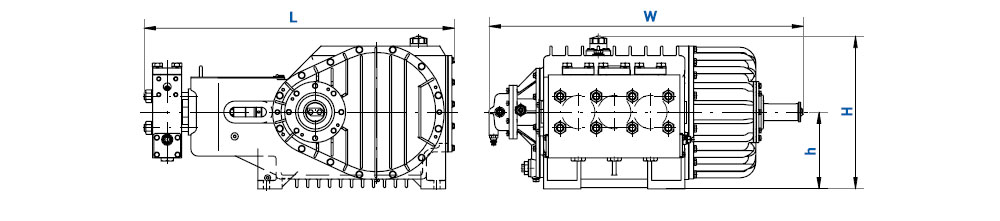

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса | Размеры [мм] | |||
---|---|---|---|---|
L | W | H | h | |
T-100/32A Ex-Z |
975 |
1000 |
485 |
250 |
T-140/32 Ex-Z |
1046 |
1100 |
452 |
225 |
T-150/30 Ex-Z |
1046 |
1100 |
507 |
280 |
T-200/32 Ex-Z |
1275 |
1290 |
530 |
315 |
T-210/35 Ex-Z |
1275 |
1290 |
530 |
315 |
T-220/12 Ex-Z |
1046 |
1100 |
452 |
225 |
T-270/8 Ex-Z |
1046 |
1100 |
507 |
280 |
T-300/35 Ex-Z |
1296 |
1290 |
530 |
315 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Рабочее давление р [МРа] |
Номинальная скорость вращения n [1/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
T-100/32A Ex-Z |
100 |
30 |
1500 |
56 |
712 |
|
T-140/32 Ex-Z |
140 |
32 |
84 |
817 |
||
T-150/30 Ex-Z |
150 |
30 |
83 |
822 |
||
T-200/32 Ex-Z |
200 |
32 |
120 |
1414 |
||
T-210/35 Ex-Z |
210 |
35 |
136 |
1414 |
||
T-220/12 Ex-Z |
220 |
12 |
49 |
822 |
||
T-270/8 Ex-Z |
270 |
8 |
42 |
888 |
||
T-300/35 Ex-Z |
300 |
35 |
197 |
1491 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
