Описание товара
Насосы серии MF предназначены для перекачки жидкостей, содержащих мелкозернистые твёрдые частицы
Q (расход) — 8 - 2400 м3/ч
H (напор) — 4 - 65 м
T (темп-ра жидкости) — до +40 °C
Применение
Насосы серии MF предназначены для перекачивания густых смесей жидкостей с твёрдыми частицами, имеющими абразивные свойства.
Типовое применение:
- предприятия по переработке медной руды,
- гидротранспортировка песка,
- установки по обессериванию дымовых газов на электростанциях.
Конструкция
Стационарные горизонтальные одноступенчатые центробежные шламовые насосы с резиновыми вкладышами и рабочими колёсами в спиральном двойном корпусе. Узел подшипников вместе с рабочим колесом можно передвигать в осевом направлении в целях регулировки осевого зазора между рабочим колесом и передней стенкой. Осевые усилия передаются через продольный подшипник качения. Всасывающий патрубок расположен по оси насоса. Нагнетательный патрубок направлен вертикально вверх, но возможно его размещение таким образом, чтобы нагнетательный патрубок находился в ином направлении, чем вертикальное. Насосы приводятся в действие электродвигателями при помощи ремённой передачи. Насосы MF имеют специальную раму, которая позволяет передвинуть корпус подшипников и половину корпуса насоса, благодаря чему можно заменить резиновые вкладыши и рабочее колесо без отсоединения патрубков насоса от трубопроводов. Базовая версия герметизации вала – шнуровая набивка с гидравлическим замком, предотвращающим проникновение твёрдых частиц в сальник. Доступна также версия с механическим уплотнением. Насосы MF могут изготавливаться также в вертикальной версии.
Исполнение
Верхний слой рабочих колёс и вкладышей – резина.
Корпус насоса и корпус подшипников - чугун.
Вал – легированная сталь.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Основание насоса | 6 | Вкладыш корпуса 2 |
2 | Корпус насоса | 7 | Рабочее колесо |
3 | Подшипники | 8 | Wkładka korpusu |
4 | Korpus dławnicy | 9 | Корпус 1 |
5 | Корпус 2 | 10 | Вкладыш всасывающего патрубка |

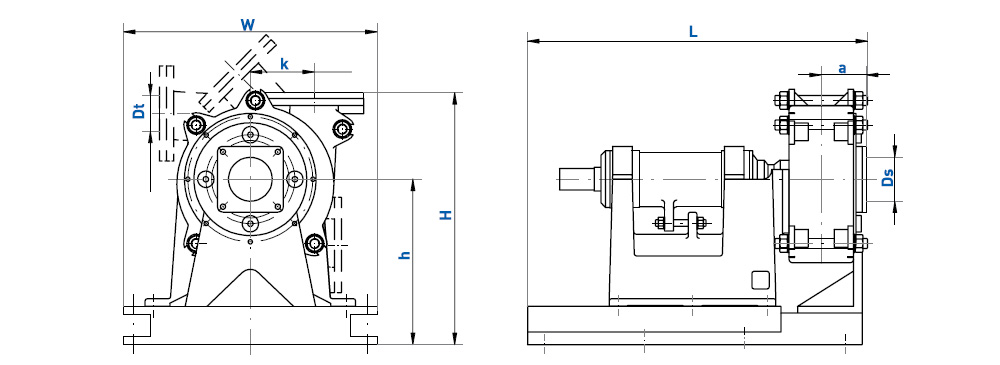

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры [мм] | Модель насоса | ||||||
---|---|---|---|---|---|---|---|
MF 65x50 | MF 100x75 | MF 200x150 | MF 250x200 | MF 300x250 | MF 350x300 | MF400x350> | |
L |
864 |
864 |
1525 |
1525 |
1855 |
1855 |
1855 |
a |
111 |
111 |
206 |
247 |
270 |
307 |
323 |
W |
764 |
764 |
1156 |
1156 |
1330 |
1330 |
1330 |
k |
225 |
200 |
293 |
381 |
457 |
515 |
578 |
H |
740 |
720 |
1186 |
1242 |
1624 |
1664 |
1778 |
h |
455 |
455 |
774 |
774 |
1028 |
1028 |
1108 |
Ds |
65 |
100 |
200 |
250 |
300 |
350 |
400 |
Dt |
50 |
75 |
150 |
200 |
250 |
300 |
350 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|
MF 65x50 |
7,5 – 55 |
5,5 – 65 |
600 – 1800 |
30 |
600 |
MF 100x75 |
15 – 125 |
4 – 44 |
600 – 2000 |
30 |
600 |
MF 200x150 |
75 – 375 |
10,5 – 51 |
600 – 1200 |
90 |
1540 |
MF 250x200 |
140 – 920 |
11 – 44 |
500 – 1000 |
160 |
1660 |
MF 300x250 |
210 – 1100 |
4,5 – 30 |
300 – 700 |
200 |
2415 |
MF 350x300 |
450 – 1750 |
4,5 – 25 |
300 – 700 |
250 |
2890 |
MF 400x350 |
490 - 2400 |
5,5 – 37,5 |
300 - 700 |
355 |
3535 |
Характеристики приведены для чистой воды плотностью ρ =1000 кг/м3 с температурой T=15oC.
Модель насоса | Максимальный размер твёрдых включений [мм] | Максимально допустимая скорость вращения для насоса n [об/мин] |
---|---|---|
MF 65x50 |
2 |
1800 |
MF 100x75 |
3 |
2000 |
MF 200x150 |
5 |
1200 |
MF 250x200 |
7 |
1000 |
MF 300x250 |
9 |
700 |
MF 350x300 |
11 |
700 |
MF 400x350 |
15 |
700 |
