Описание товара

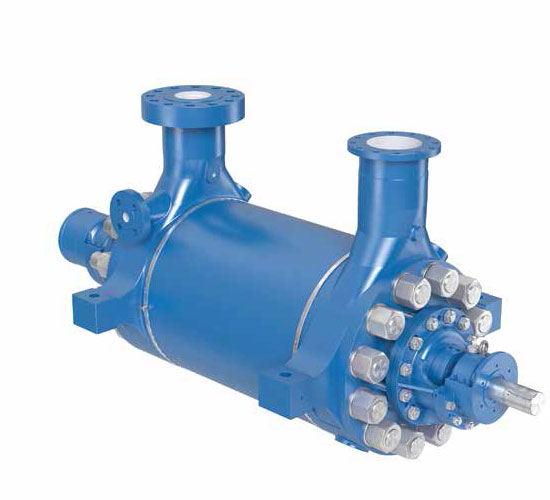

Насосы серии Z – питающие насосы, предназначенные для перекачки чистой и горячей воды

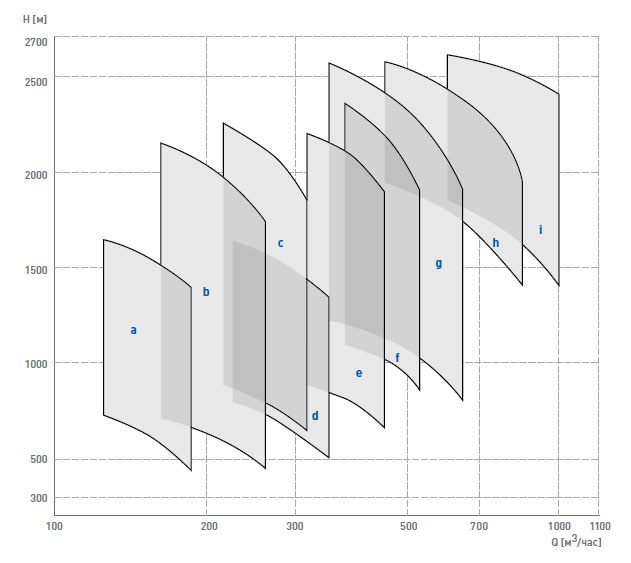

Q (расход) — 125 - 1000 м3/ч
H (напор) — 450 - 2600 м
T (темп-ра жидкости) — до +230 °C
Применение
Насосы серии Z спроектированы как питающие насосы для электростанций и теплоэлектроцентралей. Они могут применяться и в других отраслях промышленности, где используется чистая горячая вода под давлением до 230 бар.

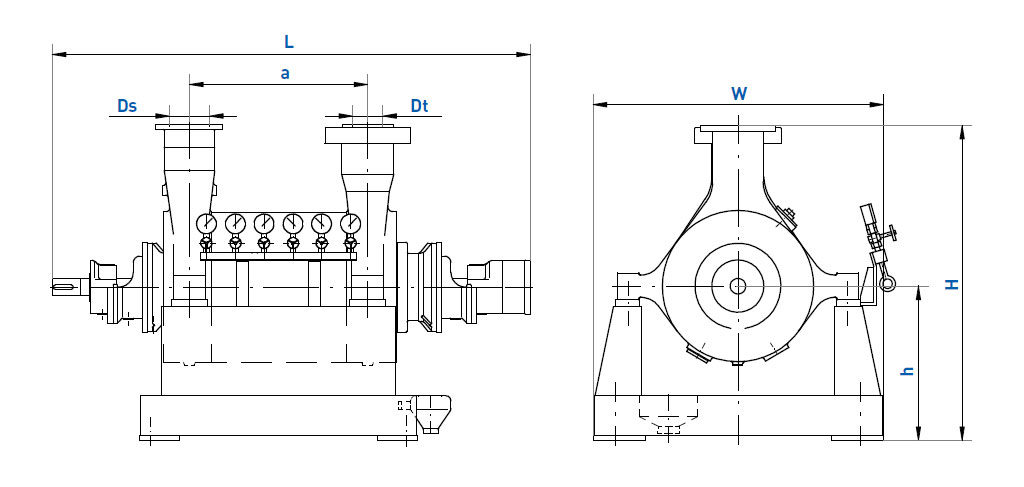

Конструкция
Горизонтальные многоступенчатые насосы модульной конструкции, спроектированные для перекачивания горячей воды. Насосы имеют опору на высоте оси. Оба патрубка – всасывающий и нагнетательный – направ- лены вертикально вверх. Доступна также версия с всасывающим патрубком, направленным вертикально вниз. Для редукции осевых нагрузок применён разгрузочный диск. Для защиты разгрузочного диска при пуске насосы снабжены дополнительным упорным подшипником типа Мичелл, который оттягивает диск до момента достижения насосом рабочей скорости. Подшипники скольжения, так же, как и упорные, смазы- ваются маслом из системы принудительной циркуляции масла, состоящей из вспомогательного масляного насоса, масляного фильтра и радиатора.
Обычно насосы серии Z поставляются со вспомогательными элементами, такими как фильтр всасывания, рециркуляционный клапан, обеспечивающий минимальный поток, манометры, датчики температуры, дав- ления и вибрации.
Конструкционные материалы
Конструкционные материалы приспособлены для перекачки горячей деминерализованной котловой воды. В стандартном исполнении основные элементы насоса изготавливаются из хромированной стали и хромиро- ванной литой стали. Альтернативно может быть подобрано специальное исполнение, если возникнет такая необходимость.

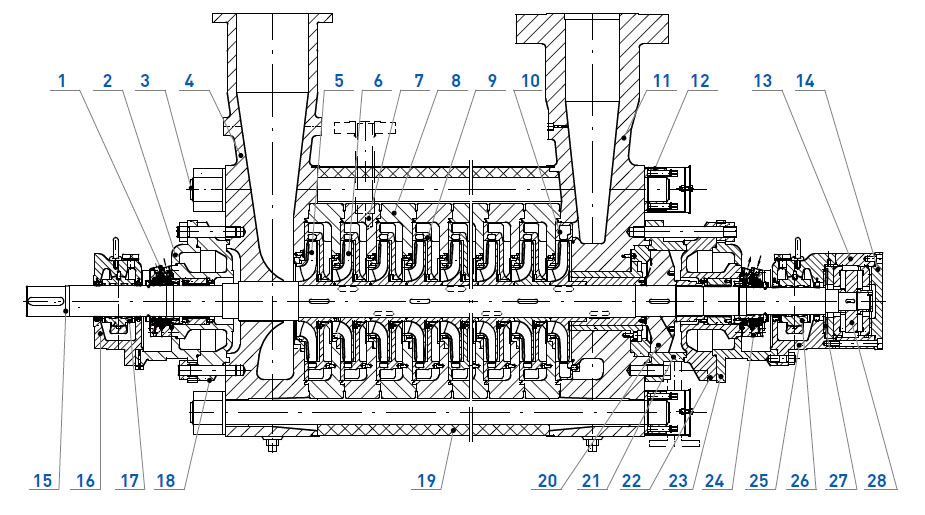

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
| № | Наименование элемента | № | Наименование элемента |
|---|---|---|---|
| 1 | Механическое уплотнение | 15 | Вал |
| 2 | Крышка сальника | 16 | Корпус подшипника |
| 3 | Стяжной болт | 17 | Втулка |
| 4 | Всасывающий патрубок | 18 | Сальник |
| 5 | Рабочее колесо 1 | 19 | Кожух насоса |
| 6 | Рабочее колесо | 20 | Разгрузочный диск |
| 7 | Ступенчатый корпус со спуском | 21 | Корпус разгрузочного узла |
| 8 | Ступенчатый корпус | 22 | Сальник |
| 9 | Центробежно-центростремительный направляющий аппарат | 23 | Крышка сальника |
| 10 | Центробежный направляющий аппарат | 24 | Механическое уплотнение |
| 11 | Корпус всасывающей камеры | 25 | Корпус подшипников |
| 12 | Натяжная гайка | 26 | Втулка |
| 13 | Корпус подшипника | 27 | Дисковая пружина |
| 14 | Крышка подшипника | 28 | Упорная пластина |
