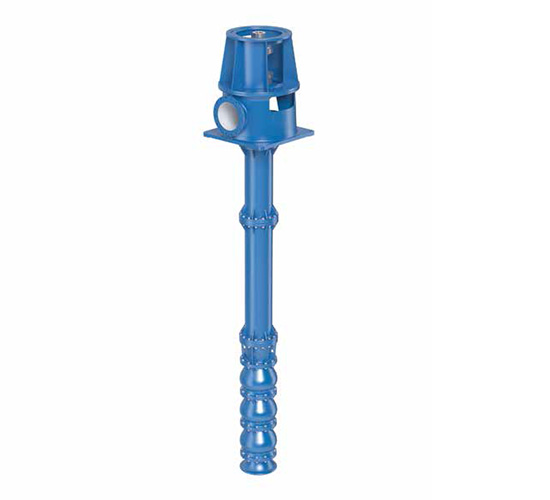

Насосы серии D, предназначенные для перекачки чистой воды, промышленных и ливневых вод

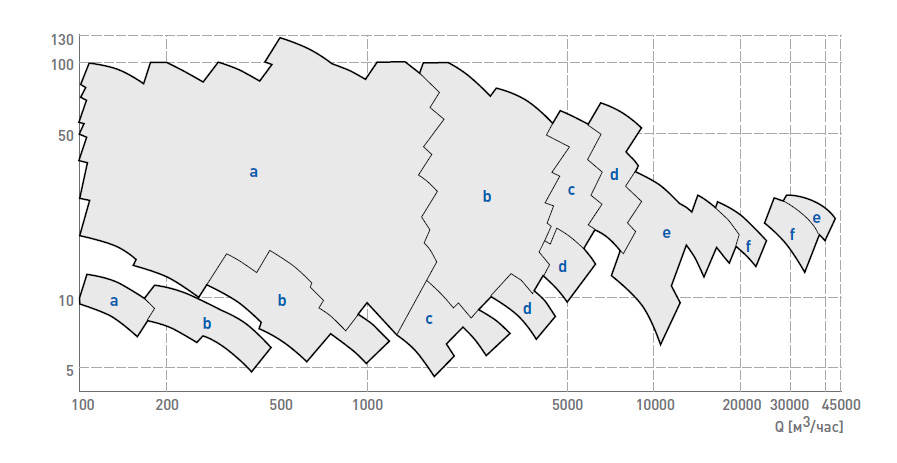

Q (расход) — 100 - 43000 м3/ч
H (напор) — 4,7 - 130 м
T (темп-ра жидкости) — до +60 °C
Применение
Насосы серии D обычно применяются в водозаборах и как насосы для охлаждающей воды на электростанциях и в прочих промышленных установках. Они эксплуатируются также в случаях, когда требуется высокая производительность при относительно небольшой высоте подъёма.
Конструкция
Насосы серии D - вертикальные одно- или многоступенчатые диагональные насосы. Они изготавливаются в версиях с одним или двумя перекрытиями, где каждый двигатель устанавливается на отдельном перекрытии. Вода поступает в гидравлический узел насоса через свободно погружённую впускную воронку или входной патрубок, соединённый компенсационным соединением с каналом, подводящим воду из резервуара. Рабочие колёса помещены на нижнем конце вала гидравлического узла насоса. Вода поступает через гидравлический узел, а затем через вертикальную трубчатую колонну к выходному колену насоса, вдоль вала, закреплённого в радиальных подшипниках скольжения, смазываемых перекачиваемой водой. Ось выходного патрубка насоса расположена горизонтально над перекрытием, на котором установлен насос. Осевой упорный подшипник, установленный перед выпускным коленом – это подшипник качения (шариковый или роликовый), или подшипник типа Мичелл в насосах самых больших размеров. Осевой шариковый подшипник смазывается консистентной смазкой и не требует охлаждения. Роликовые подшипники и подшипники типа Мичелл – масляной смазкой. Масло охлаждается перекачиваемой водой или водой, подаваемой из внешнего источника.
Исполнение
В стандартной версии рабочие колёса насосов изготавливаются из чугуна, бронзы или нержавеющей литой стали. Втулки подшипников и защитные втулки вала – из нержавеющей стали, а остальные элементы – из чугуна или углеродистой стали.

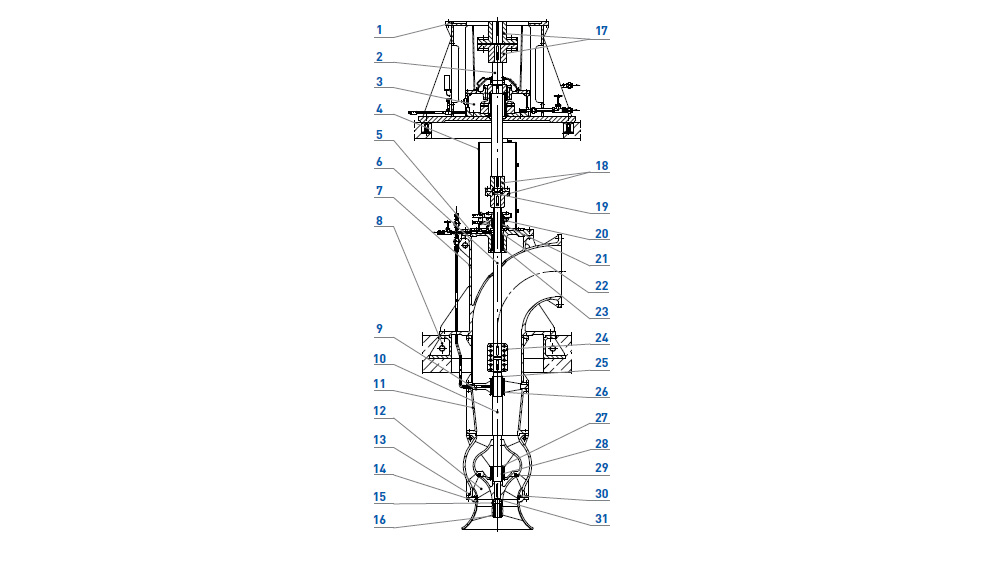

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Основание двигателя | 17 | Эластичная муфта |
2 | Верхний вал | 18 | Жёсткая муфта |
3 | Узел упорного подшипника | 19 | Шлицевая гайка |
4 | Защитный кожух муфты | 20 | Podzespół dławnicowy |
5 | Кожух колена | 21 | Втулка сальника |
6 | Промежуточный вал | 22 | Подшипник скольжения |
7 | Выпускное колено | 23 | Втулка |
8 | Кольцо перекрытия | 24 | Разрезная муфта |
9 | Вставка подшипника | 25 | Подшипник скольжения |
10 | Нижний вал | 26 | Втулка |
11 | Редукционный патрубок | 27 | Подшипник скольжения |
12 | Рабочее колесо | 28 | Втулка |
13 | Направляющий аппарат | 29 | Уплотняющее кольцо |
14 | Впускная воронка | 30 | Уплотняющее кольцо |
15 | Резьбовая втулка | 31 | Гайка рабочего колеса |
16 | Подшипник скольжения |

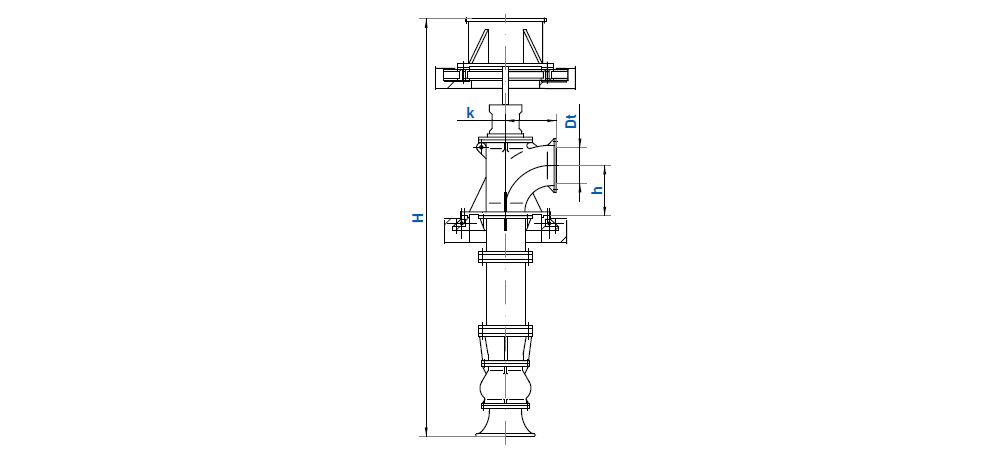

ГАБАРИТНЫЕ РАЗМЕРЫ
Типоразмер насоса |
Размеры [мм] |
|||
---|---|---|---|---|
H | h | k | Dt | |
15D |
2950÷27765 |
300 |
300 |
150 |
20D |
3050÷27350 |
350 |
350 |
200 |
25D |
3170÷26450 |
350 |
350 |
250 |
30D |
3260÷26660 |
400 |
400 |
300 |
35D |
3190÷23770 |
400 |
400 |
350 |
40D |
3470÷22820 |
450 |
450 |
400 |
50D |
3970÷21000 |
500 |
500 |
500 |
60D |
4350÷18790 |
550 |
550 |
600 |
80D |
4960÷20330 |
600 |
600 |
800 |
90D |
5742÷9880 |
800 |
800 |
900 |
100D |
6020÷8452 |
900 |
1000 |
1000 |
120D |
6450÷7850 |
1050 |
1100 |
1200 |
140D |
6650÷9685 |
990 |
1250 |
1400 |
160D |
7915÷10315 |
1250 |
1250 |
1600 |
180D |
8966÷11366 |
1350 |
1500 |
1800 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Типоразмер насоса и количество ступеней |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость врщения n [об/мин] |
Мощность двигателя Ps [кВт] |
---|---|---|---|---|
15D17-2 |
190 |
10 |
1500 |
11 |
15D17-2x2 |
190 |
20 |
1500 |
18,5 |
15D17-2x3 |
190 |
30 |
1500 |
30 |
15D17-2x4 |
190 |
40 |
1500 |
37 |
15D17-2x5 |
190 |
50 |
1500 |
45 |
15D17-2x6 |
190 |
60 |
1500 |
55 |
15D17-2x7 |
190 |
70 |
1500 |
55 |
15D17-2x8 |
190 |
80 |
1500 |
75 |
20D15-2 |
250 |
17,5 |
1500 |
22 |
20D15-2x2 |
250 |
35 |
1500 |
45 |
20D15-2x3 |
250 |
52,5 |
1500 |
75 |
20D15-2x4 |
250 |
70 |
1500 |
90 |
20D15-2x5 |
250 |
87,5 |
1500 |
110 |
25D17-2 |
400 |
22 |
1500 |
37 |
25D17-2x2 |
400 |
44 |
1500 |
75 |
25D17-2x3 |
400 |
66 |
1500 |
110 |
25D17-2x4 |
400 |
88 |
1500 |
160 |
25D17-3 |
265 |
10 |
1000 |
15 |
30D17-2 |
640 |
30 |
1500 |
90 |
30D17-2x2 |
640 |
60 |
1500 |
160 |
30D17-2x3 |
640 |
90 |
1500 |
250 |
30D17-2x4 |
640 |
112 |
1500 |
320 |
30D17-3 |
400 |
13 |
1000 |
30 |
30D22-2 |
620 |
19 |
1500 |
55 |
30D22-2x2 |
620 |
38 |
1500 |
110 |
30D22-3 |
400 |
7,5 |
1000 |
15 |
35D22-2 |
1000 |
28 |
1500 |
110 |
35D22-2x2 |
1000 |
56 |
1500 |
250 |
35D22-2x3 |
1000 |
84 |
1500 |
400 |
35D22-3 |
630 |
11 |
1000 |
37 |
35D30-2 |
950 |
20 |
1500 |
90 |
35D30-2x2 |
950 |
40 |
1500 |
160 |
35D30-3 |
630 |
9 |
1000 |
30 |
35D40-2 |
800 |
12 |
1500 |
45 |
40D22-2 |
1500 |
35 |
1500 |
250 |
40D22-2x2 |
1500 |
70 |
1500 |
500 |
40D22-2x3 |
1500 |
96 |
1500 |
630 |
40D30-2 |
1500 |
24 |
1500 |
160 |
40D30-2x2 |
1500 |
48 |
1500 |
315 |
40D40-2 |
1575 |
17 |
1500 |
110 |
40D40-3 |
1050 |
7,5 |
1000 |
37 |
40D32-3 |
1250 |
12 |
1000 |
75 |
50D22a-3 |
2250 |
30 |
1000 |
315 |
50D22a-3x2 |
2250 |
60 |
1000 |
500 |
50D22a-3x3 |
2250 |
90 |
1000 |
800 |
50D30-3 |
2250 |
20 |
1000 |
200 |
50D30-3x2 |
2250 |
40 |
1000 |
400 |
50D30-4 |
1700 |
10,5 |
750 |
90 |
50D40-3 |
2400 |
14 |
1000 |
160 |
50D40-4 |
1800 |
7,5 |
750 |
75 |
60D20-3 |
4800 |
53 |
1000 |
900 |
60D22-3 |
3600 |
35 |
1000 |
500 |
60D22-3x2 |
3600 |
70 |
1000 |
1000 |
60D26-3 |
5750 |
46 |
1000 |
1000 |
60D26-4 |
4250 |
26 |
750 |
400 |
60D30-3 |
3600 |
23 |
1000 |
400 |
60D30-3x2 |
3600 |
48 |
1000 |
710 |
60D40-3 |
3600 |
18 |
1000 |
250 |
60D40-4 |
2700 |
8,5 |
750 |
90 |
80D22-4 |
6000 |
27 |
750 |
630 |
80D22-4x2 |
6000 |
54 |
750 |
1250 |
80D25-4 |
6000 |
38 |
750 |
1000 |
80D30-4 |
5250 |
22 |
750 |
500 |
80D31-5 |
5500 |
17,5 |
600 |
400 |
80D32-5 |
4750 |
15 |
600 |
315 |
80D32-6 |
4000 |
10 |
500 |
160 |
90D22-5 |
7500 |
30 |
600 |
1000 |
90D30-5 |
7500 |
22,5 |
600 |
800 |
90D30-5x2 |
7500 |
45 |
600 |
1600 |
100D22-6 |
10500 |
30 |
500 |
1250 |
100D30-6 |
10500 |
21,5 |
500 |
1000 |
100D40-6 |
9700 |
14,5 |
500 |
630 |
120D30-6 |
13500 |
24 |
500 |
1250 |
120D40-6 |
13500 |
20 |
500 |
1000 |
140D40-6 |
17500 |
24 |
500 |
1600 |
160D30-8 |
22000 |
22 |
375 |
1800 |
180D30-8 |
37500 |
24 |
375 |
3200 |
180D40-8 |
32000 |
22 |
375 |
2500 |
Характеристики приведены для чистой воды плотностью ρ =1000 кг/м3 с температурой T=15oC.
