Описание товара

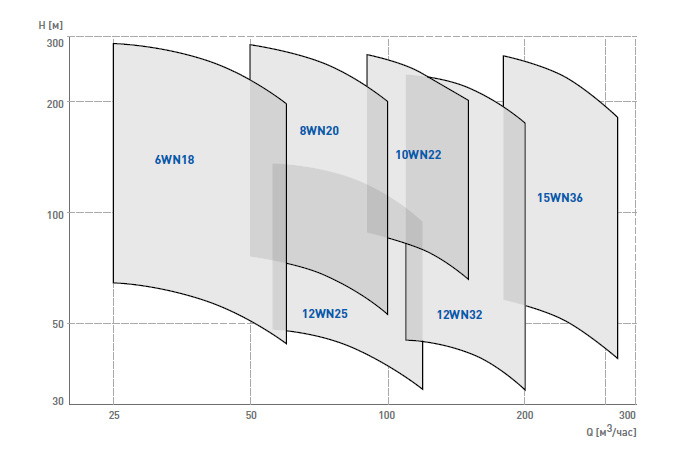

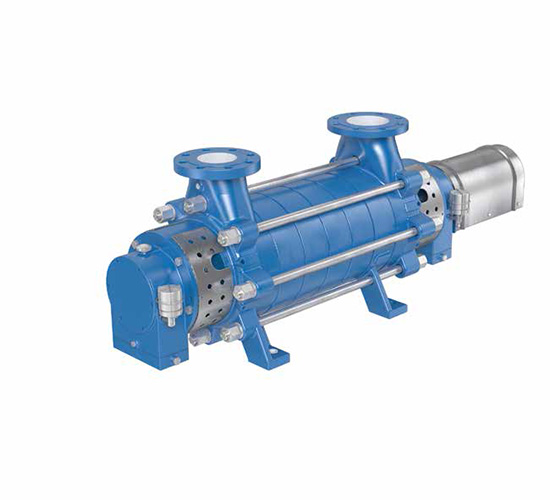

Насосы серии WN предназначены для перекачки горячей воды с температурой до 150°C
Q (расход) — 25 - 280 м3/ч
H (напор) — 35 - 290 м
T (темп-ра жидкости) — до +150 °C
Применение
Насосы WN предназначены для перекачки горячей чистой и промышленной воды. Они находят своё применение в системах питания водой, в промышленных охлаждающих системах, а также пригодны для перекачки воды на предприятиях теплофикации и на электростанциях.
Конструкция
Серия WN – это горизонтальные стационарные многоступенчатые насосы модульной конструкции. Нагнетательный патрубок направлен вертикально вверх, а всасывающий патрубок может быть направлен горизонтально или вертикально, в зависимости от нужд клиента. Применяются рабочие колёса закрытого типа и лопаточные направляющие аппараты. Осевое усилие редуцируется при помощи разгрузочных отверстий, выполненных в задней стенке рабочего колеса, поблизости от оси. Вал герметизирован при помощи мягкого герметика или механического уплотнения.
Исполнение
Корпус насоса изготавливается из чугуна. Рабочие колёса - из литой стали или бронзы. Применяется также специальное исполнение для перекачки нетипичных жидкостей.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Вал | 14 | Уплотняющее кольцо рабочего колеса |
2 | Лабиринтное кольцо | 15 | Ступенчатый корпус |
3 | Крышка корпуса подшипника | 16 | Стяжной болт |
4 | Корпус подшипника | 17 | Корпус нагнетательной камеры |
5 | Корпус подшипника | 18 | Дистанционная втулка |
6 | Крышка подшипника | 19 | Сплит-кольцо |
7 | Адаптер корпуса подшипников | 20 | Стопорное кольцо |
8 | Механическое уплотнение | 21 | Кожух сальника |
9 | Гайка стяжного болта | 22 | Упорный шарикоподшипник |
10 | Корпус всасывающей камеры | 23 | Крышка камеры охлаждения |
11 | Уплотняющее кольцо рабочего колеса | 24 | Зубчатая шайба |
12 | Рабочее колесо | 25 | Гайка подшипника |
13 | Направляющий аппарат | 26 | Регулятор уровня масла |

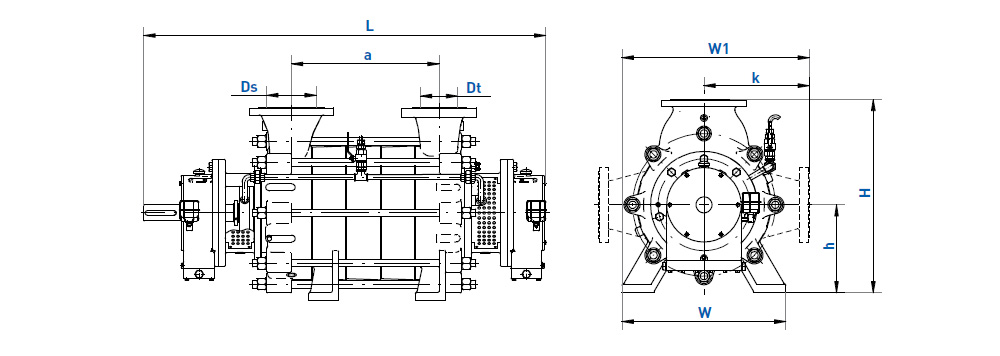

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса |
Количество ступеней |
Размеры [мм] | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
L | a | W | W1 | k | H | h | Ds | Dt | ||
6WN18 |
2 |
760 |
155 |
320 |
385 |
225 |
425 |
200 |
80 |
65 |
3 |
825 |
220 |
320 |
385 |
225 |
|||||
4 |
890 |
285 |
320 |
385 |
225 |
|||||
5 |
955 |
350 |
320 |
385 |
225 |
|||||
6 |
1020 |
415 |
320 |
385 |
225 |
|||||
8WN20 |
2 |
848 |
175 |
400 |
480 |
280 |
505 |
225 |
100 |
80 |
3 |
923 |
250 |
400 |
480 |
280 |
|||||
4 |
998 |
325 |
400 |
480 |
280 |
|||||
5 |
1073 |
400 |
400 |
480 |
280 |
|||||
10WN22 |
2 |
946 |
205 |
400 |
515 |
315 |
565 |
250 |
125 |
100 |
3 |
1036 |
295 |
400 |
515 |
315 |
|||||
4 |
1126 |
385 |
400 |
515 |
315 |
|||||
5 |
1216 |
475 |
400 |
515 |
315 |
|||||
6 |
1306 |
565 |
400 |
515 |
315 |
|||||
7 |
1396 |
655 |
400 |
515 |
315 |
|||||
12WN25 |
2 |
1074 |
230 |
500 |
605 |
355 |
635 |
280 |
150 |
125 |
3 |
1164 |
320 |
500 |
605 |
355 |
|||||
4 |
1254 |
410 |
500 |
605 |
355 |
|||||
5 |
1344 |
500 |
500 |
605 |
355 |
|||||
6 |
1434 |
590 |
500 |
605 |
355 |
|||||
12WN32 |
2 |
1110 |
265 |
500 |
650 |
400 |
715 |
315 |
150 |
125 |
3 |
1225 |
380 |
500 |
650 |
400 |
|||||
4 |
1340 |
495 |
500 |
650 |
400 |
|||||
5 |
1455 |
610 |
500 |
650 |
400 |
|||||
6 |
1570 |
725 |
500 |
650 |
400 |
|||||
15WN36 |
2 |
1340 |
315 |
660 |
755 |
425 |
780 |
355 |
200 |
150 |
3 |
1480 |
455 |
660 |
755 |
425 |
|||||
3 |
1620 |
595 |
660 |
755 |
425 |
|||||
5 |
1760 |
735 |
660 |
755 |
425 |
|||||
6 |
1900 |
875 |
660 |
755 |
425 |
|||||
7 |
2040 |
1015 |
660 |
755 |
425 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса |
Количество ступеней |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность двигателя Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
6WN18 |
2 |
50 |
76 |
3000 |
18,5 |
138 |
3 |
114 |
3000 |
30 |
157 |
||
4 |
152 |
3000 |
37 |
176 |
||
5 |
190 |
3000 |
45 |
195 |
||
6 |
228 |
3000 |
55 |
214 |
||
8WN20 |
2 |
80 |
96 |
3000 |
30, 37 |
275 |
3 |
144 |
3000 |
45, 55 |
302 |
||
4 |
192 |
3000 |
75 |
329 |
||
5 |
240 |
3000 |
75, 90 |
356 |
||
10WN22 |
2 |
120 |
120 |
3000 |
55, 75 |
283 |
3 |
180 |
3000 |
75, 90, 110 |
320 |
||
4 |
240 |
3000 |
90, 110, 132 |
357 |
||
5 |
300 |
3000 |
110, 132, 160 |
394 |
||
6 |
360 |
3000 |
132, 160, 200 |
431 |
||
7 |
420 |
3000 |
160, 200, 250 |
468 |
||
12WN25 |
2 |
90 |
40 |
1500 |
15, 22 |
460 |
3 |
60 |
1500 |
22, 30 |
514 |
||
4 |
80 |
1500 |
22, 30, 37 |
568 |
||
5 |
100 |
1500 |
30, 37, 45 |
622 |
||
6 |
120 |
1500 |
37, 45, 55 |
676 |
||
12WN32 |
2 |
170 |
60 |
1500 |
37, 55 |
568 |
3 |
90 |
1500 |
55, 75 |
622 |
||
4 |
120 |
1500 |
75, 90, 110 |
676 |
||
5 |
150 |
1500 |
90, 110, 132 |
730 |
||
6 |
180 |
1500 |
110, 132, 160 |
784 |
||
15WN36 |
2 |
250 |
80 |
1500 |
55, 75, 90 |
827 |
3 |
120 |
1500 |
75, 90, 132 |
960 |
||
4 |
160 |
1500 |
110, 132, 160 |
1093 |
||
5 |
200 |
1500 |
132, 160, 200 |
1226 |
||
6 |
240 |
1500 |
160, 200, 250 |
1359 |
||
7 |
280 |
1500 |
200, 250, 315 |
1492 |
Характеристики приведены для чистой воды плотностью ρ =1000 кг/м3 с температурой T=15oC.
