Описание товара

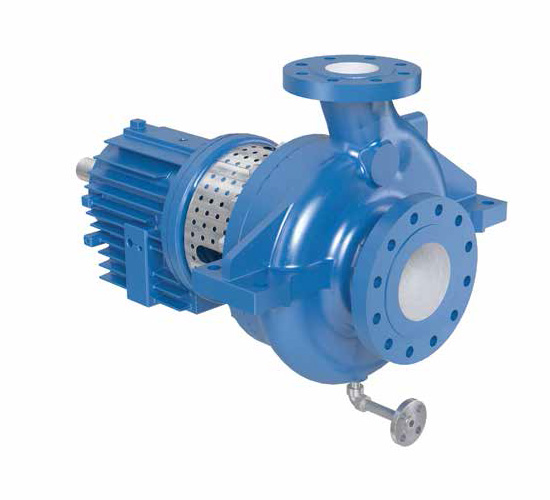

Насосы серии A-P10 предназначены для перекачки горячей воды

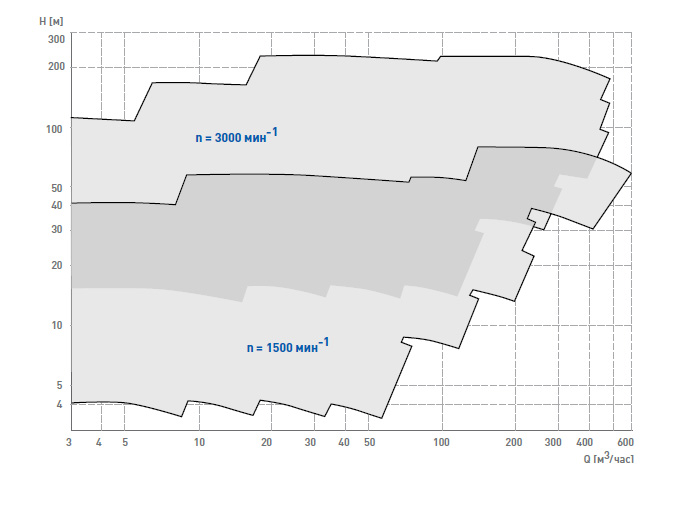

Q (расход) — 3 - 600 м3/ч
H (напор) — 2 - 230 м
T (темп-ра жидкости) — до +400 °C
Применение
Насосы серии А-Р10 применяются для перекачки нефтепродуктов, химических жидкостей, углеводородов и горячей воды. Благодаря прочности конструкции, кроме основного применения на нефтеперегонных и химических предприятиях, они могут эксплуатироваться также в других отраслях промышленности, в которых сочетание характеристик (давление, температура) выходит за пределы возможностей общепромышленных насосов (например, в энергетике, теплофикации и кокосохимии). С учётом соответствия директиве АТЕХ насосы А-Р10 могут работать также во взрывоопасных зонах.
Конструкция
Центробежные одноступенчатые горизонтальные, приспособленные к тяжёлым условиям работы, насосы А-Р10 соответствуют норме API610, редакция 10, тип конструкции OH2 и PN-EN ISO 9905. Насосы серии А-Р10 отличаются модульной конструкцией (узлы: гидравлический, подшипников, сальников), в четырёх унифицированных группах, в рамках которых идентичны узлы подшипников и большинство элементов узла сальников. Спиральный корпус насоса, с опорами в оси, разделён в вертикальной плоскости. Всасывающий патрубок находится в оси насоса, нагнетательный патрубок направлен вертикально вверх. Конструкция насосов позволяет получать различные конфигурации по типу уплотнений. Сальниковые камеры соответствуют норме API610, что позволяет применять уплотнения согласно норме API682. При необходимости возможно применение нагревательных и/или охлаждающих рубашек для корпуса и/или сальников. Корпуса подшипников, ребристые снаружи, с вместительной масляной чашей, помещают подшипники с большой грузоподъёмностью, в которых закреплён вал большой жёсткости. Корпус подшипников может охлаждаться водой или воздухом. Унификация элементов позволяет уменьшить количество запасных частей и облегчает обслуживание.
Исполнение
Насосы А-Р10 изготавливаются в различных версиях по классификации материалов согласно норме API610, в том числе из литой углеродистой, хромированной, аустенитной стали, Hastelloy и Duplex. Версии подбираются индивидуально, в зависимости от применения данного насоса, согласно рекомендациям API610 и пожеланиям клиента.

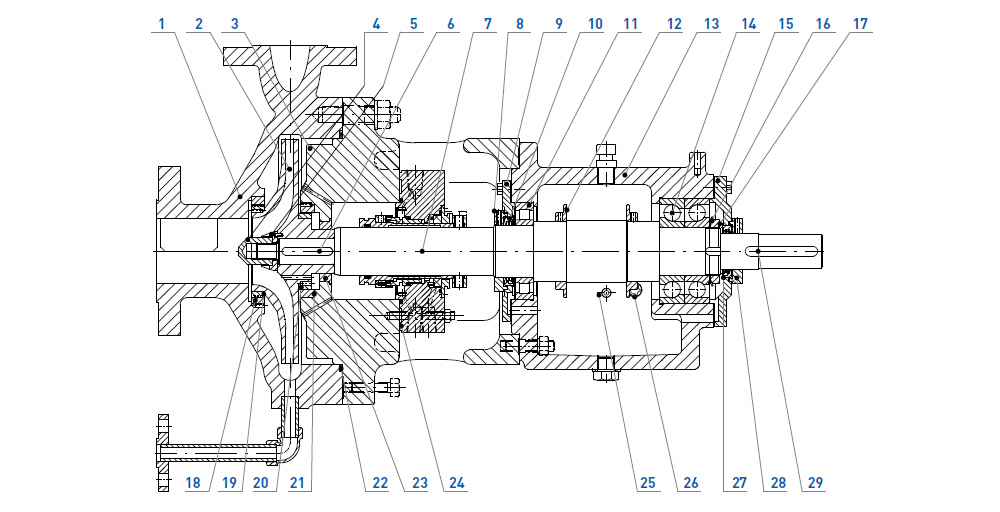

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Корпус насоса | 16 | Зубчатая шайба |
2 | Рабочее колесо | 17 | Гайка подшипника KM |
3 | Сальник | 18 | Уплотняющее кольцо корпуса |
4 | Гайка рабочее колесоa | 19 | Уплотняющее кольцо рабочего колеса |
5 | Шайба рабочее колесоa | 20 | Уплотняющее кольцо рабочего колеса |
6 | Призматический паз | 21 | Уплотняющее кольцо сальника |
7 | Вал | 22 | Спиральное уплотнение |
8 | Дефлектор | 23 | Вкладыш сальника |
9 | Крышка радиального подшипника | 24 | Механическое уплотнение |
10 | Лабиринт | 25 | Маслоналивной патрубок |
11 | Радиальный подшипник | 26 | Индикатор уровня масла |
12 | Кольцо дефлектора | 27 | Лабиринт |
13 | Корпус подшипника | 28 | Дефлектор |
14 | Упорный подшипник | 29 | Призматический паз |
15 | Крышка упорного подшипника |

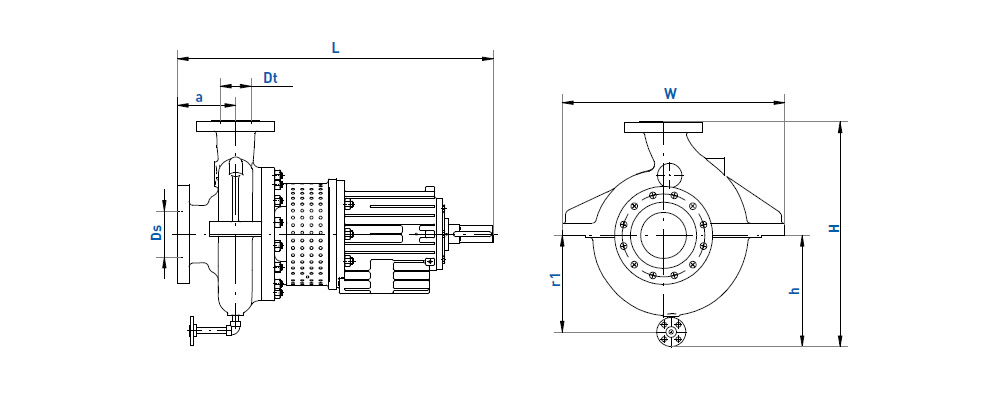

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса |
Размеры [мм] | |||||||
---|---|---|---|---|---|---|---|---|
Ds | Dt | L | a | W | H | h | r1 | |
3A16-P10 |
50 |
40 |
710 |
130 |
365 |
440 |
225 |
195 |
3A20-P10 |
725 |
145 |
430 |
490 |
275 |
220 |
||
3A25-P10 |
805 |
145 |
520 |
560 |
305 |
250 |
||
4A16-P10 |
80 |
40 |
710 |
130 |
430 |
440 |
255 |
195 |
4A20-P10 |
725 |
145 |
430 |
490 |
275 |
220 |
||
4A25-P10 |
805 |
145 |
520 |
560 |
305 |
250 |
||
4A32-P10 |
805 |
145 |
580 |
612 |
327 |
275 |
||
5A16-P10 |
80 |
50 |
710 |
130 |
430 |
470 |
270 |
210 |
5A20-P10 |
725 |
145 |
430 |
500 |
275 |
220 |
||
5A25-P10 |
825 |
165 |
520 |
560 |
305 |
250 |
||
5A32-P10 |
825 |
165 |
580 |
622 |
337 |
280 |
||
5A38-P10 |
825 |
165 |
680 |
715 |
375 |
320 |
||
6A16-P10 |
100 |
80 |
725 |
145 |
470 |
522 |
287 |
230 |
6A20-P10 |
825 |
165 |
520 |
560 |
305 |
245 |
||
6A25-P10 |
825 |
165 |
580 |
620 |
335 |
275 |
||
6A32-P10 |
1030 |
190 |
660 |
665 |
340 |
285 |
||
6A38-P10 |
1050 |
210 |
740 |
760 |
375 |
320 |
||
10A20-P10 |
150 |
100 |
825 |
165 |
580 |
630 |
330 |
270 |
10A25-P10 |
1030 |
190 |
660 |
710 |
360 |
305 |
||
10A32-P10 |
1030 |
190 |
395-330 |
745 |
375 |
320 |
||
10A38-P10 |
1050 |
210 |
405-355 |
835 |
415 |
360 |
||
12A25-P10 |
200 |
150 |
1050 |
210 |
395-330 |
775 |
380 |
325 |
12A32-P10 |
1050 |
210 |
395-330 |
830 |
410 |
355 |
||
12A38-P10 |
1050 |
210 |
425-375 |
920 |
460 |
405 |
||
20A45-P10 |
250 |
200 |
1090 |
250 |
515-430 |
1080 |
530 |
470 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса |
Скорость вращения n=3000 [об/мин] |
Скорость вращения n=15000 [об/мин] |
Вес m [кг] |
||||
---|---|---|---|---|---|---|---|
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Мощность двигателя Ps [кВт] |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Мощность двигателя Ps [кВт] |
||
3A16-P10 |
12,5 |
32 |
2,3 |
6,3 |
8 |
0,3 |
129 |
3A20-P10 |
50 |
4,4 |
6,3 |
12,5 |
0,6 |
154 |
|
3A25-P10 |
80 |
10,1 |
6,3 |
20 |
1,5 |
230 |
|
4A16-P10 |
25 |
32 |
3,6 |
12,5 |
8 |
0,5 |
125 |
4A20-P10 |
50 |
6,2 |
12,5 |
12,5 |
0,9 |
140 |
|
4A25-P10 |
80 |
24,8 |
12,5 |
20 |
0,4 |
232 |
|
4A32-P10 |
128 |
22,6 |
12,5 |
32 |
2,7 |
267 |
|
5A16-P10 |
50 |
32 |
6,2 |
25 |
8 |
0,9 |
136 |
5A20-P10 |
50 |
9,2 |
25 |
12,5 |
1,2 |
161 |
|
5A25-P10 |
80 |
17,3 |
25 |
20 |
2,4 |
240 |
|
5A32-P10 |
128 |
33,5 |
25 |
32 |
4,4 |
276 |
|
5A38-P10 |
200 |
56,8 |
25 |
50 |
7,7 |
354 |
|
6A16-P10 |
100 |
32 |
11,5 |
50 |
8 |
1,5 |
164 |
6A20-P10 |
50 |
17,7 |
50 |
12,5 |
2,3 |
239 |
|
6A25-P10 |
80 |
30,7 |
50 |
20 |
3,9 |
237 |
|
6A32-P10 |
128 |
56,3 |
50 |
32 |
7,3 |
416 |
|
6A38-P10 |
200 |
94 |
50 |
50 |
12,2 |
543 |
|
10A20-P10 |
250 |
50 |
43,7 |
125 |
12,5 |
5,5 |
233 |
10A25-P10 |
80 |
66,5 |
125 |
20 |
8,5 |
416 |
|
10A32-P10 |
128 |
122,8 |
125 |
32 |
15,6 |
425 |
|
10A38-P10 |
200 |
189,2 |
125 |
50 |
24,0 |
559 |
|
12A25-P10 |
400 |
80 |
110,4 |
200 |
20 |
14,0 |
469 |
12A32-P10 |
128 |
178,9 |
200 |
32 |
22,9 |
506 |
|
12A38-P10 |
200 |
307,0 |
315 |
50 |
62,2 |
621 |
|
20A45-P10 |
- |
- |
- |
500 |
70 |
117,7 |
775 |
Характеристики приведены для чистой воды плотностью ρ =1000 кг/м3 с температурой T=15oC.
