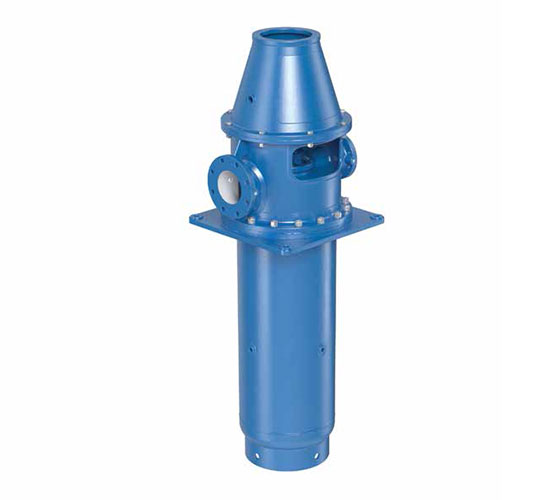

Насосы серий K и WK предназначены для перекачки конденсата и чистой воды
Q (расход) — 25 - 1100 м3/ч
H (напор) — 18 - 300 м
T (темп-ра жидкости) — до +165 °C
Применение
Насосы серии K и WK спроектированы как насосы для перекачки конденсата на электростанциях и в теплоэлектроцентралях. В связи с их хорошими всасывающими характеристиками они также могут применяться везде, где требуются улучшенные антикавитационные характеристики.
Конструкция
Вертикальные многоступенчатые насосы, снабжённые резервуаром. Оси всасывающего и нагнетательного патрубков расположены горизонтально на противоположных сторонах насоса. Вода из всасывающего патрубка направляется в нижнюю часть резервуара, благодаря чему обеспечивается большая высота притока. Рабочее колесо первой ступени находится на нижнем конце вертикального вала и имеет специальную конструкцию с улучшенными всасывающими характеристиками. В насосах больших типоразмеров применяются два рабочих колеса первой ступени. Радиальные подшипники скольжения смазываются проточной водой, а осевой опорный подшипник качения смазывается консистентной смазкой или маслом. Применяется также механическое уплотнение.
Исполнение
Рабочие колёса и направляющие аппараты изготовлены из нержавеющей хромированной углеродистой стали.

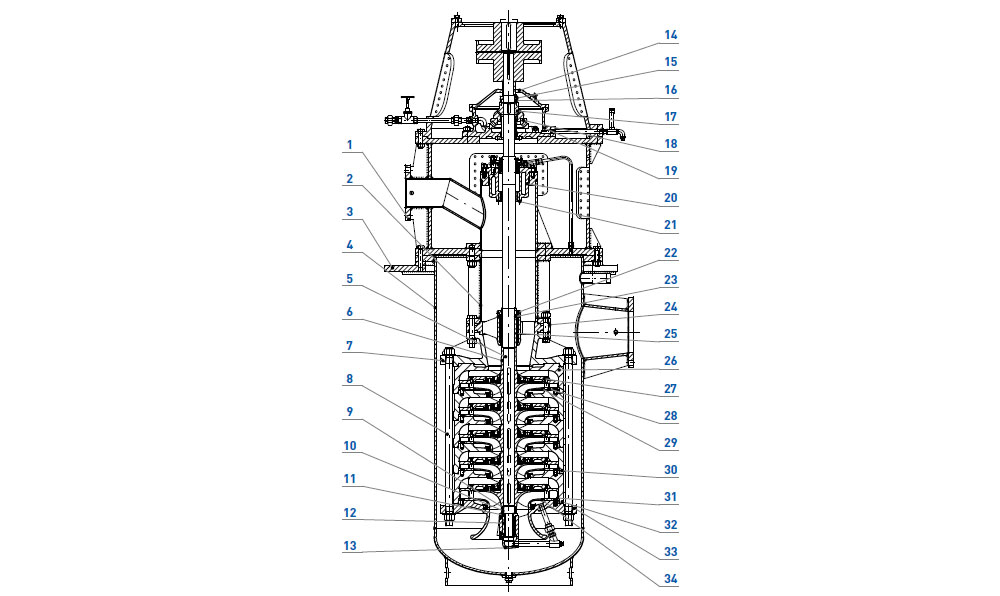

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента | № | Наименование элемента |
---|---|---|---|---|---|
1 | Впускная камера | 13 | Крышка | 25 | Втулка |
2 | Элемент прямого соединения | 14 | Крышка подшипника | 26 | Корпус 2 ступени |
3 | Фундаментная плита | 15 | Шлицевая гайка | 27 | Центробежный направляющий аппарат |
4 | Впускная камера (резервуар) | 16 | Шлицевая гайка | 28 | Центростремительный направляющий аппарат |
5 | Вал | 17 | Разгрузочный диск | 29 | Рабочее колесо |
6 | Дистанционная втулка | 18 | Подшипник качения | 30 | Ступенчатый корпус |
7 | Выпускной патрубок | 19 | Корпус подшипника | 31 | Центробежный направляющий аппарат |
8 | Стяжной болт | 20 | Корпус сальника | 32 | Корпус 1 ступени |
9 | Гайка вала | 21 | Уплотнительная втулка | 33 | Впускная воронка |
10 | Гайка вала | 22 | Кольцо | 34 | Рабочее колесо 1 |
11 | Кольцо-фиксатор | 23 | Втулка подшипника | ||
12 | Втулка | 24 | Вкладыш подшипника |

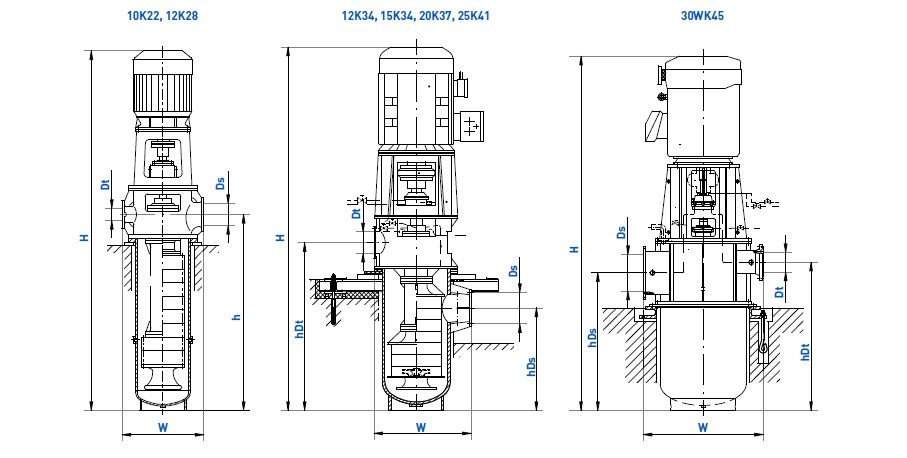

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса |
Количество ступеней |
Размеры [мм] |
||||||
---|---|---|---|---|---|---|---|---|
H | h | hDs | hDt | W | Ds | Dt | ||
10K22A |
2 |
2446 |
1415 |
- |
- |
700 |
150 |
100 |
3 |
2542 |
1415 |
||||||
4 |
2586 |
1415 |
||||||
5 |
2722 |
1525 |
||||||
6 |
2612 |
1415 |
||||||
7 |
2722 |
1525 |
||||||
8 |
2870 |
1635 |
||||||
10K22B |
2 |
2512 |
1415 |
- |
- |
700 |
150 |
100 |
3 |
2586 |
1415 |
||||||
4 |
2612 |
1415 |
||||||
5 |
2786 |
1525 |
||||||
6 |
2741 |
1415 |
||||||
7 |
2851 |
1525 |
||||||
8 |
3016 |
1635 |
||||||
12K28 |
2 |
2615 |
1275 |
- |
- |
850 |
200 |
125 |
3 |
2615 |
1275 |
||||||
4 |
2640 |
1275 |
||||||
5 |
2895 |
1390 |
||||||
6 |
3205 |
1505 |
||||||
7 |
3520 |
1620 |
||||||
12K34 |
2 |
3380 |
- |
1220 |
1890 |
1100 |
200 |
125 |
3 |
1960 |
|||||||
4 |
2020 |
|||||||
5 |
2190 |
|||||||
6 |
2190 |
|||||||
15K34 |
2 |
3550 |
- |
1220 |
1890 |
1100 |
250 |
150 |
3 |
1960 |
|||||||
4 |
2050 |
|||||||
5 |
2190 |
|||||||
6 |
2560 |
|||||||
20K37 |
3 |
3760 |
- |
1300 |
2080 |
1150 |
300 |
200 |
4 |
2010 |
|||||||
5 |
2285 |
|||||||
6 |
2285 |
|||||||
7 |
2285 |
|||||||
20K37A |
2 |
3800 |
- |
1350 |
2080 |
1150 |
350 |
200 |
3 |
2170 |
|||||||
4 |
2170 |
|||||||
5 |
2540 |
|||||||
6 |
2580 |
|||||||
25K41 |
2 |
3725 |
- |
1125 |
2005 |
1250 |
500 |
250 |
3 |
2170 |
|||||||
4 |
2355 |
|||||||
5 |
2355 |
|||||||
30WK45 |
2 |
5274 |
- |
2050 |
2200 |
1700 |
600 |
300 |
3 |
3893 |
|||||||
4 |
4154 |

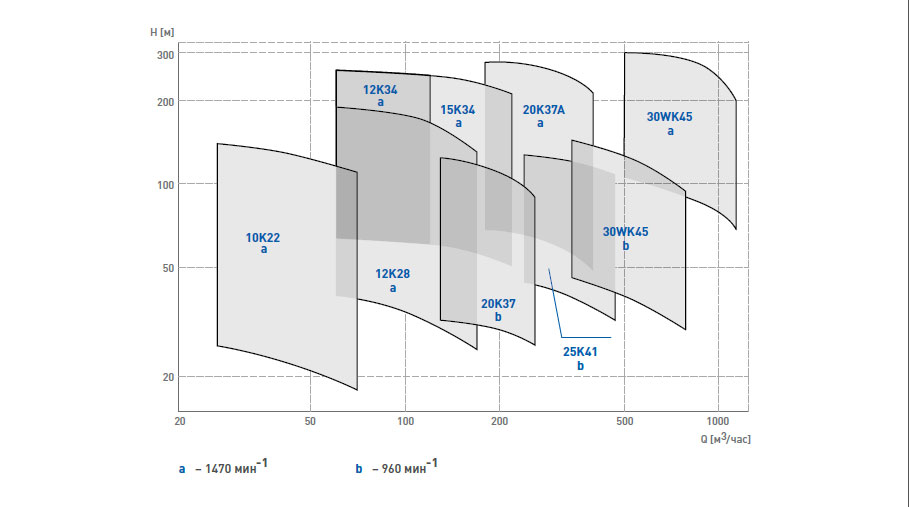

НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Количество ступеней |
Производи- тельность Q [м3/час] |
Высота подъёма H [м] |
Мощность двигателя Ps [кВт] |
Cкорость вращения n [об/мин] |
Вес m [кг] |
---|---|---|---|---|---|---|
10K22A |
2 |
36 |
30 |
5,5 / 7,5 |
1500 |
764 |
3 |
45 |
7,5 / 11 |
885 |
|||
4 |
60 |
11 / 15 |
961 |
|||
5 |
75 |
15 / 18,5 |
1066 |
|||
6 |
90 |
18,5 |
1095 |
|||
7 |
105 |
18,5 / 22 |
1194 |
|||
8 |
120 |
22 |
1273 |
|||
10K22B |
2 |
60 |
30 |
11 |
1500 |
826 |
3 |
45 |
15 |
895 |
|||
4 |
60 |
18,5 |
983 |
|||
5 |
75 |
22 |
1084 |
|||
6 |
90 |
30 |
1196 |
|||
7 |
105 |
20 |
1286 |
|||
8 |
120 |
37 |
1403 |
|||
12K28 |
2 |
100 130* |
44 |
18,5 / 22 |
1500 |
1139 |
3 |
66 |
22 / 30 / 37 |
1328 |
|||
4 |
88 |
37 / 45 |
1411 |
|||
5 |
110 |
45 / 55 |
1592 |
|||
6 |
132 |
55 / 75 |
1841 |
|||
7 |
154 |
75 |
2013 |
|||
15K34 |
2 |
180 |
72 |
45 / 55 |
1500 |
200 |
3 |
108 |
75 |
2240 |
|||
4 |
144 |
90 / 110 |
2495 |
|||
5 |
180 |
110 /132 |
2670 |
|||
6 |
216 |
132 / 160 |
2770 |
|||
20K37 |
3 |
240 |
51 |
45 / 55 |
1000 |
2849 |
4 |
68 |
55 / 75 |
3368 |
|||
5 |
85 |
75 / 90 |
3591 |
|||
6 |
102 |
110 |
3738 |
|||
7 |
119 |
132 |
3936 |
|||
20K37A |
2 |
300 |
80 |
90 |
1500 |
2985 |
3 |
120 |
132 |
2695 |
|||
4 |
160 |
160 / 200 |
3560 |
|||
5 |
200 |
200 / 250 |
3870 |
|||
6 |
240 |
250 / 320 |
4450 |
|||
25K41 |
2 |
360 |
46 |
55 / 75 |
1000 |
3470 |
3 |
69 |
75 / 90 |
3695 |
|||
4 |
92 |
110 / 132 |
4100 |
|||
5 |
115 |
132 / 160 |
4860 |
|||
30WK45 |
2 |
900 |
112,5 |
320 / 400 |
1500 |
8330 |
3 |
180 |
500 / 630 |
9100 |
|||
4 |
260 |
800 / 1000 |
9470 |
|||
30WK45 |
2 |
600 |
50 |
110 / 132 |
1000 |
8330 |
3 |
80 |
160 / 200 |
9100 |
|||
4 |
116 |
250 / 320 |
9470 |
Характеристики приведены для чистой воды плотностью ρ =1000 кг/м3 с температурой T=15oC.
